Productomschrijving

Professionele drukverschilmeter voor lekdichtheidstesten en drukmetingen

De Blauwe Lijn S4601 ST met afpersset SE tot 1 bar is een complete oplossing voor het uitvoeren van nauwkeurige drukmetingen, lekdichtheidstesten en drukdalingsproeven aan gasleidingen en verwarmingsinstallaties. Dankzij de combinatie van een geavanceerde drukverschilmeter en een complete afpersset beschikt u over alles wat nodig is om snel en betrouwbaar metingen uit te voeren.

Geschikt voor lekdichtheidstesten en drukmetingen

De S4601 ST meet met hoge nauwkeurigheid druk en drukverschil van niet-corrosieve, niet-agressieve, niet-viskeuze en niet-kristalliserende gassen. Het toestel wordt veel gebruikt voor:

• Lekdichtheidstesten van gasleidingen
• Drukdalingsproeven
• Meting van voordruk en branderdruk
• Controle van drukverschilschakelaars
• Beproevingsdruk voor gasleidingen en gasdistributiedruk

Complete afpersset tot 1 bar inbegrepen

De meegeleverde Afpersset SE bevat alle essentiële accessoires voor het afpersen van leidingen en het uitvoeren van lekdichtheidstesten.

Gemakkelijk in het gebruik

De compacte en ergonomische vormgeving van de S4610 ST maakt dit toestel bijzonder goed hanteerbaar bij de dagelijkse werkzaamheden. Het rubberen beschermholster zorgt voor een optimale grip, een goede bescherming tegen stoten en krassen en de geïntegreerde magneten maken het mogelijk om het toestel te bevestigen op vlakke metalen oppervlakken, zoals de mantel van een CV-ketel.

De bediening van de S4610 ST is gemakkelijk door de overzichtelijke menustructuur. Op het grote TFT kleurenscherm met verlichting worden standaard de actuele meetwaarde, evenals de maximaal en minimaal gemeten waarde, weergegeven. Het toestel geeft een visueel en akoestisch signaal als een door de gebruiker opgegeven grenswaarde wordt overschreden. De S4610 ST is voorzien van een krachtige interne Li-Ion accu met een lange gebruiksduur en wordt geleverd met een acculader/netadapter.

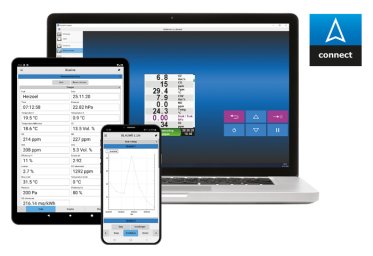

Digitale meetrapportage met EuroSoft connect
Met EuroSoft connect kan u na een meting met dit instrument gemakkelijk een digitaal meetrapport genereren en versturen.
EuroSoft connect is gratis beschikbaar als app (Android en iOS) en als Windows software.

Meer info en download - EuroSoft connect software

Meer info en download - EuroSoft connect app

Automatische drukdalingsproef
De S4610 ST beschikt over een automatische drukdalingsproef. Als deze functie wordt geactiveerd, dan registreert het instrument de drukdaling gedurende een door de gebruiker opgegeven tijdsinterval. Deze functie maakt het uitvoeren van een lekdichtheidstest bij gasleidingen zeer gemakkelijk.

Na het activeren van de printfunctie zendt het instrument een draadloos infrarood signaal naar de optionele EUROprinter, die vervolgens een compleet meetrapport uitprint op thermisch papier. Als er een drukdalingsproef werd uitgevoerd, wordt de gemeten waarde hiervan opgenomen in het meetrapport.

Firmware update
Als EURO-INDEX nieuwe functies ontwikkelt of bestaande functionaliteit verbetert voor de S4610 ST, dan zijn deze voor de gebruiker GRATIS te downloaden.
Klik hier voor de nieuwste firmware van dit instrument

Database Memory
Database Memory is een functie die beschikbaar is voor BLAUWE LIJN instrumenten met Bluetooth^® Smart communicatie, waaronder de Multilyzer STe serviceanalyser, Bluelyzer ST rookgasmeter, S4600 ST-serie druk(verschil)meters en de BlueAir ST luchtsnelheidsmeter. Deze functie biedt de mogelijkheid om 1.000 records aan te maken op een MicroSD geheugenkaart met elk 8 regels informatie. Dit kunnen bijvoorbeeld 1.000 klanten zijn met adres-, contact- en installatiegegevens. Bij elk van deze records kunnen vervolgens 10 meetrapporten met datum en tijd worden opgeslagen. In totaal is er dus ruimte voor 10.000 meetrapporten.

Lekhoeveelheid testfunctie
Dit instrument is voorzien van een testfunctie om het volume van de leiding/gasmeter te meten en het verlies kwantitatief te bepalen.

Als het volume van de te testen installatie bekend is, kan dit handmatig worden ingevoerd. Als het volume niet bekend is, kan met behulp van de optionele injectiespuit een bepaalde hoeveelheid lucht of stikstof in het systeem worden geïnjecteerd waarna de S4610 ST op basis van de toegenomen druk het volume van de installatie berekend.
Na invoer van het volume, de gewenste stabilisatietijd, de meettijd, de gasdruk en het medium, wordt de drukdaling en de barometrische druk gemeten. Hierna wordt de lekhoeveelheid per uur weergegeven.

1. Drukadapter
2. Conische afpersstop
3. Injectiespuit
4. Blaasbalg met ventielen

1, 2 en 4 maken deel uit van de Afpersset SE tot 1 bar.

Compatibel met CAPBs^®
U kunt CAPBs toepassen om de meetfuncties van de S4610 ST uit te breiden. Hiervoor dient uw instrument voorzien te zijn van de meest actuele firmware. Nieuwe modellen worden uiteraard met de nieuwste firmware geleverd. Wanneer uw S4610 ST bij EURO-INDEX wordt aangeboden voor periodiek onderhoud en/of kalibratie, dan wordt deze ook automatisch voorzien van de laatste firmware. U kunt de firmware update ook zelf uitvoeren.

Certificering
De BLAUWE LIJN S4600 ST-serie is gecertificeerd volgens de norm NBN EN 50379 deel 2. Dit betekent dat deze toestellen mogen worden toegepast bij alle drukmetingen voor het controleren, onderhouden en afstellen van verbrandingstoestellen.
