Productomschrijving

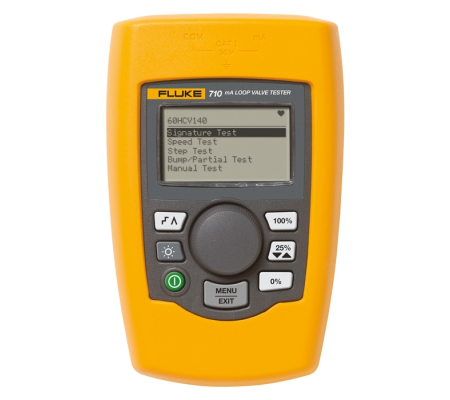

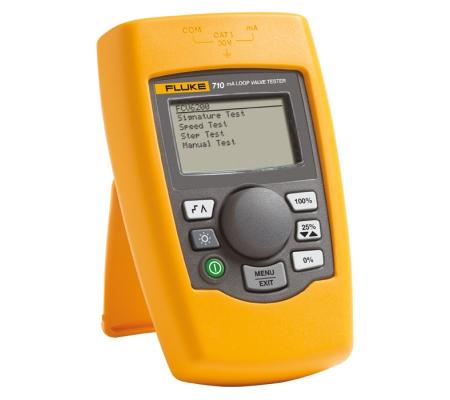

De Fluke 710 is ontwikkeld voor het snel en gemakkelijk testen van regelkleppen met HART-technologie. Dankzij de geïntegreerde testprocedures en gemakkelijke gebruikersinterface kunnen gebruikers snel en effectief werken. Snelle en nauwkeurige resultaten zorgen voor een duidelijke diagnose en maken snelle beslissingen over onderhoud mogelijk. Het instrument geeft op basis van de testresultaten aan of de geteste klep in goede, marginale of slechte staat is.

HART-communicatie

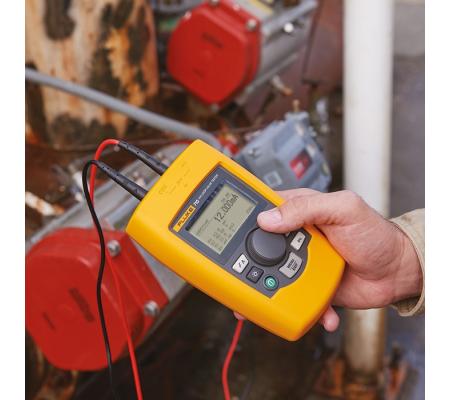

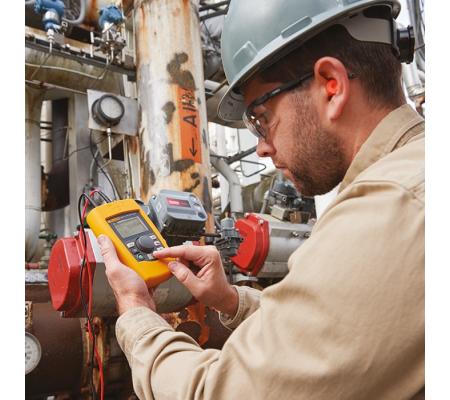

Met de geïntegreerde HART-communicatiefunctie kunnen gebruikers een signaal van 4-20 mA genereren dat de slimme regelklep aanstuurt. Tegelijkertijd wordt het HART-terugkoppelingssignaal geïnterpreteerd om te bepalen of de klep naar de verwachte stand beweegt. Naast informatie over de klepstand wordt ook de geleverde druk bepaald die de klep beweegt.

De Fluke 710 biedt geïntegreerde testprocedures die het mA-signaal automatisch verhogen en veranderen terwijl u de HART-feedback over de stand en de druk van de regelklep bewaakt.

Geconfigureerde tests

• Handmatig testen: handmatige wijziging van het mA-signaal en informatie over de HART-positie en de drukvariabele
• Toename van het mA-signaal over het volle bereik van 4 tot 20 tot 4 mA tijdens registratie van de 0-100-0%-stand of van de druk die de klep van 0-100-0% beweegt
• Stapsgewijze wijziging van het mA-signaal aan de ingang van de klep en evaluatie van de reactie van de klep op de wijzigingen van het mA-ingangssignaal
• Snelheidstests om te bepalen hoe snel de klep kan worden geopend en gesloten
• Bots- en deelslagtests die helpen om kleppen te testen over een deel van hun bereik zodat zij kunnen worden getest tijdens een werkelijk proces

Belangrijkste mA-luskalibratorfuncties

• mA genereren
• mA simuleren
• mA uitlezen
• mA uitlezen / lusvoeding
• Spanning uitlezen

ValveTrack™ software

Kleppentests die zijn gelogd en in het geheugen van de 710 werden opgeslagen, kunnen worden geüpload met de ValveTrack™-analysesoftware. De ValveTrack™-software biedt u de volgende mogelijkheden:

• Uploaden, afdrukken en plotten van gelogde op locatie uitgevoerde kleppentests
• Vergelijken van eerder geüploade tests met recente tests
• Weergave van de kleptestgeschiedenis via HART-label-ID
• Exporteren van kleppentestgegevens naar CSV voor verdere analyse in Microsoft Excel^®

Daarnaast biedt de Fluke 710:

• Op locatie loggen van HART-gegevens. Na registratie door de 710 op locatie, kan de ValveTrack™-software de HART-configuratie van maximaal 20 HART-apparaten in uw installatie uploaden en gegevens in .csv- of in .txt-formaat uitvoeren.
• Gelogde mA-lusmetingen en HART-gegevens van een bepaalde transmitter kunnen worden geregistreerd ten behoeve van storingzoeken en het fijninstellen van de lus. De gegevenslogfunctie heeft een selecteerbaar registratie-interval van 1 tot 60 seconden en een logcapaciteit van 4910 records of 99 afzonderlijke sessies. Elke record bevat de mA-meting en alle vier procesvariabelen.
