Productomschrijving

Toepassing

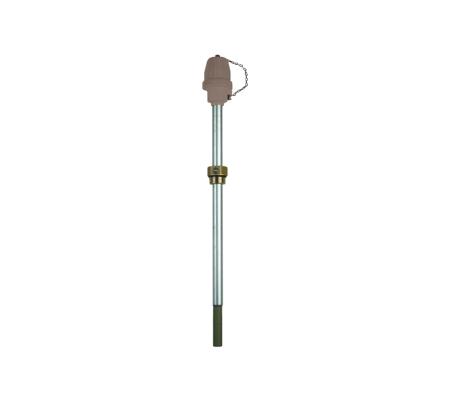

De sonde voor overvulbeveiliging GWG 23 Ro is samengesteld uit:

• een sonde, die bovenop het reservoir wordt gemonteerd. Deze sonde is in hoogte verstelbaar. Aan de onderkant van de sonde is een halfgeleidervoeler gemonteerd.
• een tankaansluiting R 1”. Deze tankaansluiting dient als drager voor de sonde.
• de GWG 23 Ro is bovenaan voorzien van een stekker voor de aansluiting van de vulbeveiliging van de tankwagen.

Deze GWG 23 Ro heeft een lengte van 125 mm. De sondelengte is bovenaan in de sonde gegraveerd. In de tankaansluiting R 1” zijn 2 stelschroeven aangebracht zodat de sonde kan worden vastgezet na het regelen van de instelmaat “x”. De tankaansluiting is binnenin voorzien van een dichting rond de sondestaaf. Deze dichting is drukdicht tot 1 bar overdruk en tot 0,33 bar onderdruk.

De GWG 23 Ro sonde voor overvulbeveiliging verhindert, samen met de vulbeveiliging van de tankwagen, het overvullen van:

• bovengrondse en ingegraven reservoirs voor de opslag van stookolie en diesel
• cilindrische liggende reservoirs in staal of kunststof volgens DIN 6608, 6616, 6617 en 6624
• cilindrische staande reservoirs volgens DIN 6619, 6618 en 6623
• reservoirs met vlakke bodem volgens DIN 4119

Werking

De werking van de GWG 23 Ro berust op het feit dat de elektrische weerstand van de halfgeleidervoeler sprongsgewijze verandert als de voeler ondergedompeld wordt in de vloeistof. Deze weerstandsverandering wordt door de vulbeveiliging in de tankwagen omgezet in een spanningsverandering; het vulventiel in de tankwagen wordt gesloten.
