Productomschrijving

Robuust, duurzaam en gemakkelijk hanteerbaar

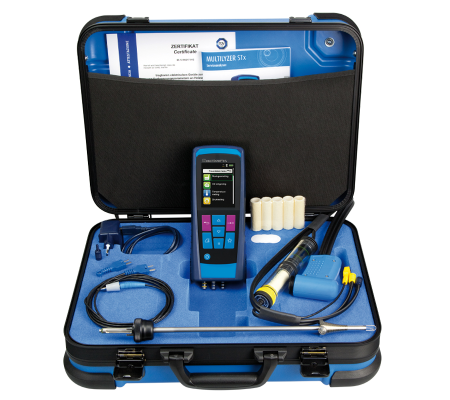

De BLAUWE LIJN Multilyzer STx is een compact en lichtgewicht meetinstrument dat gemakkelijk met één hand kan worden gebruikt. De stevige behuizing is voorzien van een rubberen beschermholster, waarmee het toestel optimaal is beschermd tegen krassen en stoten. De beschermholster is voorzien van krachtige magneten voor bevestiging op een metalen ondergrond. Het instrument wordt geleverd in een stevige, slagvaste kunststof draagkoffer, die ook ruimte biedt aan accessoires.

Modulaire rookgasprobe
De Multilyzer STx wordt standaard geleverd met een modulaire rookgasprobe, waarvoor meetsondes verkrijgbaar zijn in uiteenlopende lengtes. Indien uw specifieke toepassing vraagt om een meetsonde met een afwijkende lengte, dan kan deze op de modulaire rookgassonde worden geplaatst. Op deze wijze kunt u diverse meetsondes meenemen naar een meetlocatie en ter plaatse bepalen wat de meest geschikte is.

Intuïtieve bediening

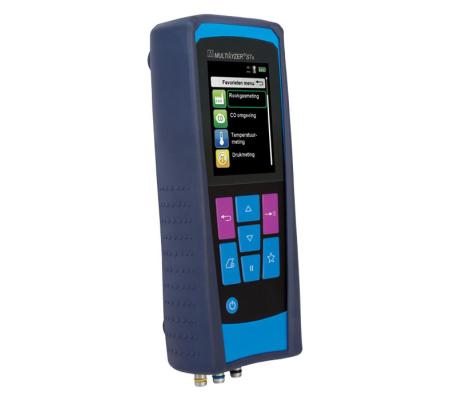

Direct na het inschakelen van het toestel verschijnt een keuzemenu in het display. De Nederlandstalige menu’s zijn overzichtelijk en intuïtief te bedienen. De grote kijkhoek, de helderheid en verlichting van het grote kleurendisplay zorgen ervoor dat de meetwaarden onder alle omstandigheden goed zichtbaar en gemakkelijk afleesbaar zijn.

Snelle en nauwkeurige rookgasanalyse

Installaties tot 100 kW
Nauwkeurige analyse van de rookgassen geeft een goed beeld van de kwaliteit van een verbrandingsproces. Bij verwarmingsinstallaties met een vermogen tot 100 kW kan in de meeste gevallen worden volstaan met meting van het zuurstofgehalte (O₂) en koolmonoxide (CO) in de rookgassen. Als de gebruikte brandstofsoort met bijbehorende parameters correct is ingevoerd, berekent het instrument de concentratie kooldioxide (CO₂) in de rookgassen en het rendement. Op deze waarden kan de verwarmingsinstallatie optimaal worden afgesteld.

Installaties vanaf 100 kW
Bij stookinstallaties vanaf 100 kW is een uitgebreidere analyse nodig, waarbij additionele gassen en/of grotere meetbereiken noodzakelijk zijn. De Multilyzer STx biedt plaats aan maximaal 6 gassensoren, waarmee verschillende configuraties kunnen worden samengesteld. Naast de ECO-sensor (O₂) en de waterstof gecompenseerde koolmonoxidesensor (CO_laag) is er plaats voor 4 additionele toxische sensoren. Bij deze configuratie is een sensor voor koolmonoxide in het Vol.% meetbereik toegevoegd. Voor sensorconfiguraties met NO, NO₂, SO₂ of CO₂ sensoren verwijzen wij naar de industriële configuraties.

Dubbele CO-sensoren met spoelpomp
Deze uitvoering van de Multilyzer STx bevat een waterstof gecompenseerde koolmonoxidesensor. Deze CO_laag-sensor heeft een meetbereik tot 10.000 ppm.

Voor meting van koolmonoxide bij stookinstallaties vanaf 100 kW dienen hogere concentraties koolmonoxide te worden gemeten en is een sensor met een meetbereik in Vol.% noodzakelijk. Na meting van een hoge concentratie koolmonoxide hebben de sensoren enige tijd nodig om te herstellen, voordat ze weer een lage concentratie kunnen meten. Daarnaast zijn sensoren met een groot meetbereik minder nauwkeurig bij lage meetwaarden. Bij configuraties van de Multilyzer STx met dubbele CO-sensor, meet de CO_laag-sensor koolmonoxide tot 4.000 ppm. Indien deze waarde wordt overschreden, schakelt het toestel over op de CO_hoog-sensor en geeft de meetwaarde hiervan weer op het display. Indien de gemeten concentratie vervolgens weer onder 1.600 ppm komt, wordt de CO_laag-sensor weer geactiveerd. Het instrument is voorzien van 2 krachtige pompen, waarvan één wordt gebruikt voor monstername van de rookgassen en de ander tot doel heeft de CO_laag-sensor te spoelen met schone lucht zolang een hoge concentratie CO wordt aangeboden. Dit komt de levensduur, responstijd en nauwkeurigheid van de sensor ten goede doordat deze tegen vergiftiging wordt beschermd en onmiddellijk weer in staat is om lage concentraties te meten. De Multilyzer STx met dubbele CO-sensoren biedt een groot meetbereik met ongekende nauwkeurigheid en snelheid, zonder hersteltijd.

ECO-sensortechnologie
Voor meting van de zuurstofconcentratie wordt bij de Multilyzer STx een ECO-sensor toegepast. ECO-sensoren bieden een bijzonder hoge duurzaamheid, die tot gevolg heeft dat deze sensor nauwelijks aan veroudering onderhevig is en zeer zelden vervangen hoeft te worden. Andere voordelen van ECO-sensortechnologie zijn de ongekend korte reactietijd, wat een snelle en correcte uitlezing van de gasconcentratie tot gevolg heeft en het feit dat deze sensoren geen lood bevatten, wat natuurlijk beter is voor het milieu.

Rendementsmeting
Voor een rendementsmeting is meer nodig dan alleen rookgasanalyse. Naast gasconcentraties moet ook de temperatuur van de rookgassen en de verbrandingslucht worden gemeten. De Multilyzer STx meet (afhankelijk van de configuratie) gelijktijdig O₂, CO_laag, CO_hoog, H₂, NO, NO₂, SO₂, T_rookgas en T_{verbrandingslucht}, waarna CO₂, het rendement (η), het temperatuurverschil (ΔT), drukverschil (ΔP), het verlies (qA), de luchtovermaat (λ) en de gerefereerde waarden van CO, NO, NO₂, NO_x en SO₂ worden berekend. De meest gangbare brandstofsoorten, zoals hoog- en laagcalorisch aardgas, propaan, butaan, olie, LPG en pellets zijn in deze serviceanalyser voorgeprogrammeerd.

Uitgebreide functionaliteit

Koolmonoxide in de ruimte
De Multilyzer STx is voorzien van een speciale functie voor meting van de concentratie koolmonoxide in de omgevingslucht. Door deze functie buiten de stookruimte te activeren en vervolgens met het toestel de ruimte te betreden, wordt u tijdig gewaarschuwd bij een ongezonde of zelfs gevaarlijke concentratie koolmonoxide.

Druk- en trekmeting
Het instrument bevat een bijzonder nauwkeurige druk(verschil)meter met een bereik tot 150 mbar/hPa en een resolutie van 0,01 mbar/hPa (1 Pa). Deze drukmeter kan worden gebruikt voor de meest voorkomende druk(verschil)metingen bij cv-installaties, zoals meting van voordruk, branderdruk, beproevingsdruk voor gasleidingen, etc. De negatieve aansluiting van de drukverschilmeter wordt ook gebruikt voor meting van de schoorsteentrek.

Automatische dichtheidstest
Het uitvoeren van een lekdichtheidstest bij gasleidingen is bijzonder gemakkelijk door het toepassen van de automatische dichtheidstest. Als deze functie wordt geactiveerd, registreert het instrument de drukdaling gedurende een door de gebruiker opgegeven tijdsinterval. Het einde van het tijdsinterval wordt aangegeven met een akoestisch signaal. Voor het uitvoeren van een lekdichtheidstest adviseren wij gebruik te maken van de optionele BLAUWE LIJN Afpersset tot 1 bar.

Meetfunctie voor legionellapreventie (optie)
De meetfunctie voor legionellapreventie maakt het mogelijk om een serie van temperatuurmetingen uit te voeren bij een drinkwaterinstallatie. U dient te beschikken over een K-type thermokoppel voor vloeistofmetingen, zoals de BLAUWE LIJN X13a. Het toestel biedt een functie voor tappunten met 8 meetwaarden in 2:30 minuten en een standtijdmeting met 6 meetwaarden in 20 minuten. Met de optionele draadloze EUROprinter kunt u vervolgens een print maken met daarop uw bedrijfsnaam en een overzicht van de meetwaarden met de bijbehorende tijdstippen.

Compatibel met CAPBs
U kunt CAPBs gebruiken om de mogelijkheden van de Multilyzer STx uit te breiden met aanvullende meetfuncties waaronder tapwaterhoeveelheid en –temperatuur, gaslekdetectie, gas- en vloeistofdruk(verschil), luchtvochtigheid, luchtsnelheid, CO2-detectie, etc. Met uitzondering van de FlowTemp STx, bestaan CAPBs uit een handgreep (de module handgreep met Bluetooth communicatie of de device handgreep met bediening en display), waarop talrijke gemakkelijk verwisselbare meetmodules kunnen worden ingeplugd. De module handgreep communiceert de meetwaarden naar een geschikt BLAUWE LIJN meetinstrument (zoals de Multilyzer STx) of een smartphone/tablet via Bluetooth smart. Meer informatie over CAPBs vindt u hier.

Meetrapportage
De Multilyzer STx beschikt over een geheugenfunctie waarmee u meetrapporten met klantgegevens kunt opslaan op een optionele MicroSD kaart. Het toestel beschikt tevens over een infraroodpoort en Bluetooth Smart voor draadloze communicatie met o.a. de EUROprinter.

De gemeten waarden worden overzichtelijk weergegeven op het heldere TFT kleurenscherm, waarbij u door de regels kunt scrollen. U kunt de eenheden aanpassen aan uw wens. Het is tevens mogelijk om de volgorde waarin de meetwaarden worden weergegeven te beïnvloeden, zodat dit past bij uw voorkeur en specifieke werkzaamheden.

EuroSoft Attest, digitale verbrandingsattesten
Met de EuroSoft Attest App kunt u op intuïtieve wijze digitale verbrandingsattesten van verwarmingsinstallaties opstellen, opslaan, delen en verzenden. Klant- en installatiegegevens kunnen bewaard, geïmporteerd en geëxporteerd worden. De meetgegevens van uw Multilyzer STx worden via Bluetooth^® overgedragen naar uw tablet/smartphone. De EuroSoft Attest App is gratis te downloaden in Google Play en de App Store. De activatie van deze functie op uw Multilyzer STx kan u hier bestellen.

Datalogfunctie
De Multilyzer STx is standaard voorzien van een datalogging-functie waarmee u meetresultaten kunt registreren met een instelbaar interval

Stofmeting
Bij rookgasanalyse van een biomassa-installatie < 1 MW dient ook een stofmeting te worden verricht. Hiervoor kunt u gebruik maken van de BLAUWE LIJN STM225 Black Edition stofmeter. U kunt uw Multilyzer STx optioneel laten uitvoeren met een communicatiemodule die het mogelijk maakt om de gemeten stofconcentratie op te nemen in het meetrapport van de rookgasanalyse.

Service en kalibratie
Voor deze specifieke sensorconfiguratie van de Multilyzer STx is het mogelijk gebruik te maken van KWSe. Hierbij krijgt u 7 jaar garantie op het toestel en de verbruiksonderdelen, waaronder de accu, sensoren en filters. Bij KWSe wordt naast de druk-, temperatuur en gassensoren tevens de thermokoppel in de rookgasprobe gekalibreerd. De prijs van KWSe blijft gelijk gedurende de garantietermijn van het meetinstrument. Hierdoor zijn de onderhoudskosten duidelijk, laag en komt u niet voor verrassingen te staan. U dient het toestel elke 24 maanden naar EURO-INDEX op te sturen voor een KWSe behandeling. Meer informatie over KWSe vindt u hier.
