Productomschrijving

Dit instrument is verkrijgbaar als los instrument en als Plus-kit, met datalogger/afstandsunit, referentiecel en temperatuursonde.
Kies de gewenste samenstelling.

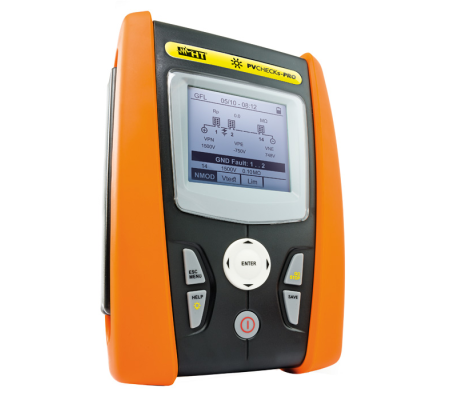

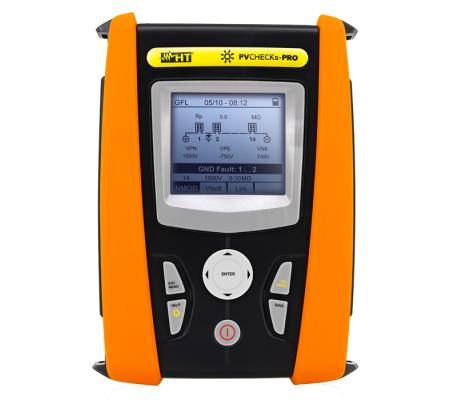

De PVChecks-PRO is een veelzijdig testinstrument waarmee alle veiligheidsmetingen aan PV-installaties kunnen worden uitgevoerd in overeenstemming met IEC/EN62446. Met slechts één druk op de GO-knop voert de PVChecks-PRO een reeks tests uit op individuele of reeksen strings, waaronder:

• Meting en directe beoordeling (OK|NO) van de continuïteit van de beschermingsleiding met een teststroom van > 200 mA.
• Polariteit
• IVCK met meting van openklemspanning tot 1.500 V DC en meting van kortsluitstroom lsc tot 40 A
• Isolatieweerstand met testspanning tot 1.500 V DC, zelfs op spanningvoerende PV-installaties

IVCK
Meting van openklemspanning (Voc) tot 1.500 V DC
Meting van kortsluitstroom (lsc) tot 40 A

Door gebruik te maken van de optionele Solar-03 afstandsunit, samen met de HT305 referentiecel en de PT305 temperatuursensor, is het mogelijk om de actuele zonnestralingsintensiteit en paneeltemperatuur te meten. Deze gegevens kunnen draadloos via Bluetooth® worden verzonden naar de PVChecks-PRO. Met behulp van deze meetwaarden kan de Voc en lsc worden omgerekend naar STC (Standaard Test Condities, 1.000 W/m², 25 ºC) om te beoordelen of een paneel nog steeds voldoet aan de gespecificeerde eisen.

In de interne database van het apparaat zijn de gegevens van de meest gangbare modules beschikbaar. Extra modules kunnen worden toegevoegd.

Isolatieweerstand
Meting en beoordeling met direct resultaat (OK|NO) van de isolatieweerstand van de actieve geleiders van een paneel, string of volledig fotovoltaïsch veld, zonder gebruik van een externe schakelaar om de positieve en negatieve aansluitingen kort te sluiten. Met een enkele test worden de isolatieweerstandwaarden van zowel de negatieve als positieve zijde van het veld weergegeven, waarmee de gebruiker de mogelijke fout gemakkelijk kan lokaliseren.

Het apparaat is uitgerust met de diagnostische functies Diëlektrische Absorptie Ratio (DAR) en Polarisatie Index (PI), die helpen bij het bepalen van de huidige staat van elektrische isolatie.

Met de GFL-functie (Ground Fault Locator) kan de locatie van een isolatiefout (< 0,23 MegaOhm) door bijvoorbeeld water of beschadiging worden gevonden in een string van PV-panelen.
