Description du produit

Le testeur MI 3114 PV est un instrument puissant pour tester les systèmes photovoltaïques (PV) avec une tension maximale de 1.500 V et un courant de court-circuit maximal de 40 A. Il prend en charge les tests conformes à la norme IEC 62446-1 et inclut toutes les procédures de mesure couvrant l’ensemble des tests de catégorie 1.

Cela comprend des mesures spécifiques aux systèmes PV, telles que la mesure de la résistance d’isolement des chaînes PV, les mesures Isc et Uoc, ainsi que le calcul des résultats mesurés en valeurs STC et leur comparaison avec les valeurs nominales fournies par le fabricant du module PV. L’irradiation et la température des cellules sont mesurées en temps réel via la télécommande sans fil.

De plus, tous les tests de catégorie 1 sont regroupés dans un seul autotest, permettant à l’utilisateur d’effectuer tous les tests en appuyant simplement sur le bouton de démarrage. L'instrument est contrôlable via un grand écran tactile couleur, permettant à l'utilisateur de préparer et de démarrer les tests ou mesures sélectionnés, d'enregistrer les résultats et de les consulter.

Il est également possible de modifier les paramètres incorrects précédemment saisis pour une mesure déjà effectuée ou pour un groupe de mesures.

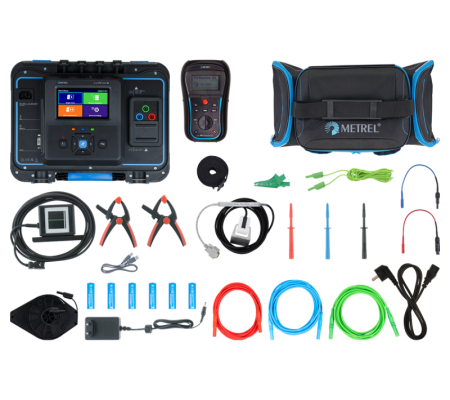

En plus des accessoires inclus dans le set standard MI 3114 ST, le set pro comprend également :

• A 1785 unité de mesure PV pour des mesures précises
• A 1833 capteur de température PV
• A 1834 cellule de référence PV pour des mesures de référence
• 2x A 1835 pinces pour fixer des accessoires
• A 1791 sangle de transport avec boucle de réglage
• S 2080 batteries rechargeables (1,2 V, 2100 mAh, type AA)
• A 1548 adaptateur d'alimentation (0,5A/12V)
• Certificat d'étalonnage pour le A 1785

Fonctions de mesure

• Résistance d'isolation des chaînes jusqu'à 1.500 V
• Continuité des conducteurs PE
• Test de polarité
• Test Isc et Uoc

Applications

• Test de grandes installations PV de 1.500 V
• Test lors de la première inspection
• Test périodique
• Test de maintenance
• Évaluation et dépannage
• Génération de rapports
