Description du produit

Solmetric PVA-1500

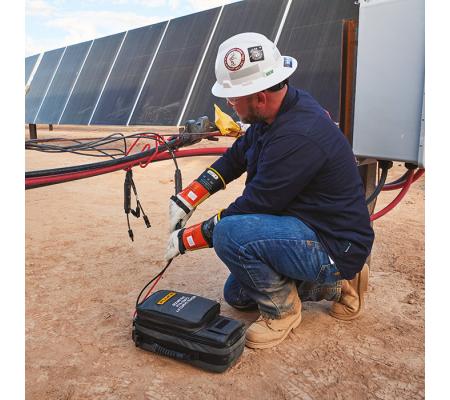

Le PVA-1500 effectue une mesure précise de la courbe I-V lors de la mise en service, de l'exploitation, de la maintenance et du dépannage des modules et chaînes PV jusqu'à 1.500 V et jusqu'à 30 A. L'appareil mesure la courbe I-V (courant en fonction de la tension) d'une chaîne ou d'un module PV à l'aide d'une charge capacitive. Le nombre de points de la courbe I-V peut être réglé sur 100 ou 500. En outre, le PVA-1500 génère la courbe P-V (puissance en fonction de la tension), Isc, Voc, Imp, Vmp, Pmax, le facteur de remplissage et le facteur de performance (le rapport entre la puissance mesurée et la puissance maximale attendue). L'appareil contient une base de données avec les données de plus de 70.000 modules avec des mises à jour automatiques.

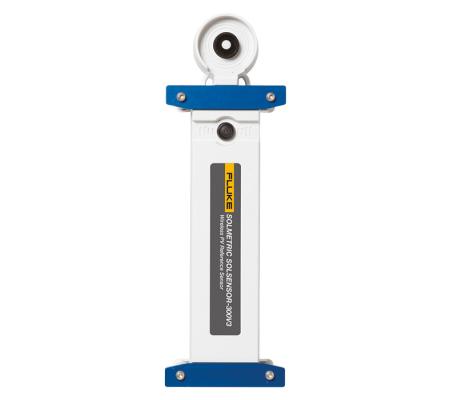

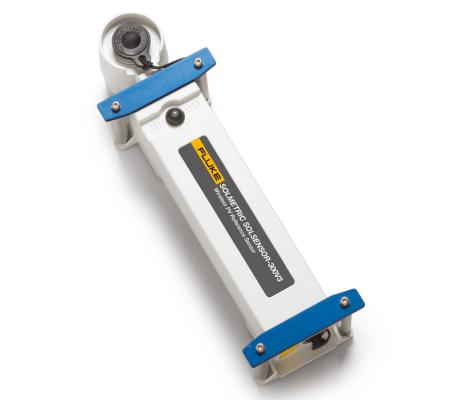

Capteur de référence PV sans fil SolSensor™

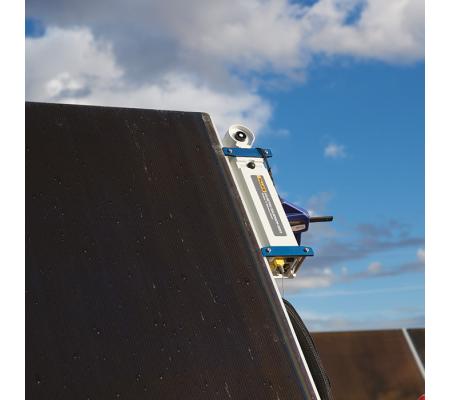

Le SolSensor™ communique des données sur l´irradiance, la température du module et l’inclinaison de la matrice au PVA-1500. L'appareil utilise ces informations pour prédire la forme de la courbe I-V dans ces conditions et pour convertir la courbe mesurée en conditions de test standard (CTS = 1 000 W/m2, 25 °C). Le SolSensor™ peut être fixé au cadre du module à l'aide du clip fourni, le capteur de rayonnement se positionnant automatiquement à l'angle d'inclinaison correct.

Précision de l´irradiance et de la température

La réponse spectrale du capteur photodiode en silicium du SolSensor™ est corrigée en fonction de la technologie photovoltaïque testée. Des facteurs spéciaux sont prévus pour les cellules multicristallines et monocristallines, le tellurure de cadmium (CdTe) et d'autres technologies à film fin. Le capteur est compensé en température et la réponse angulaire de chaque unité est calibrée pour la rotation et l'élévation. Cela rend le SolSensor™ précis sur une large gamme de technologies, de conditions et d'angles du soleil, permettant des mesures de la courbe I-V plus tôt et plus tard dans la journée.

Le SolSensor™ fournit deux entrées de thermocouple externes pour mesurer la température à l'arrière du module. La température effective de la cellule peut également être calculée directement à partir de la courbe I-V mesurée, conformément à la norme CEI 60904-5. La fonction SmartTemp™ du PVA-1500 combine en option ces deux méthodes pour une précision optimale.

Lecture des données

Vous lisez les données de mesure et la courbe I-V à l'aide de votre ordinateur portable Windows. Le PVA-1500 et le SolSensor communiquent avec votre ordinateur portable par WiFi avec une portée allant jusqu'à 100 m en champ libre.

Modèles

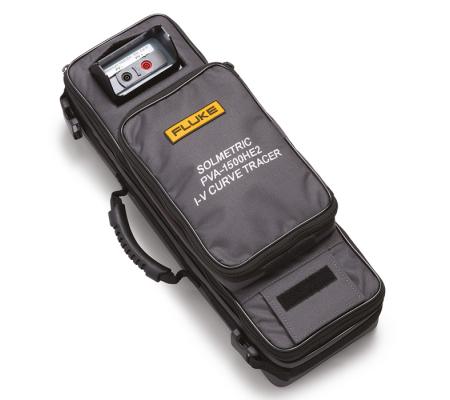

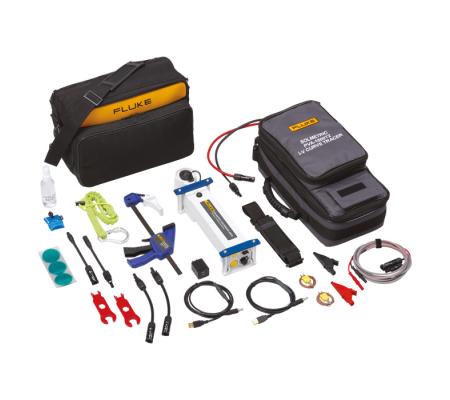

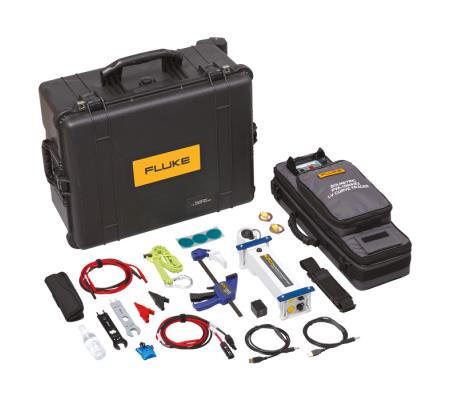

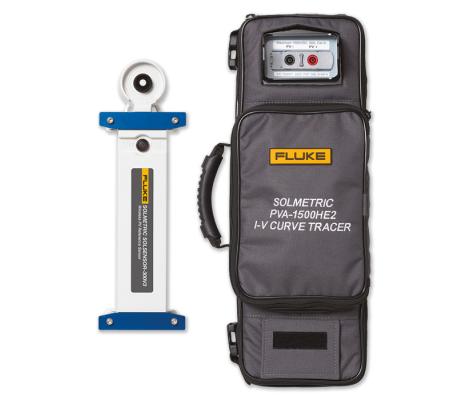

Deux modèles sont disponibles. Le PVA-1500T2 est capable de mesurer un courant maximum (Isc) de 10 A DC. Le modèle PVA-1500HE2 est identique au PVA-1500T2, à la différence qu'il est capable de mesurer un courant jusqu'à 30 A DC et qu'il est livré dans une mallette de transport à roulettes.
