Description du produit

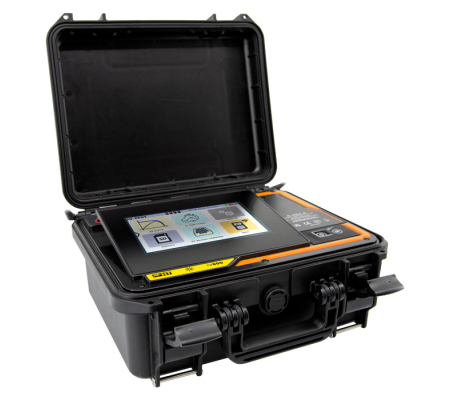

L'I-V600 Ligne Electro permet de déterminer la courbe I-V des modules PV et des chaînes jusqu'à 1.500 V et 40 A, conforme aux normes IEC/EN60891 et IEC/EN62446-1. L'appareil contient une base de données étendue comprenant les spécifications d'un grand nombre de modules (jusqu'à 63.000), auxquelles l'utilisateur peut ajouter des modules supplémentaires.

Mesure de la courbe IV (I-V)

• Activation de la mesure manuelle ou automatique
• Mesure de tension/courant/puissance en conditions de fonctionnement (@OPC)
• Mesure de tension/courant/puissance en conditions standard (@STC) conformément à la norme IEC/EN60891
• Diagramme de courbe I-V et puissance/tension sous les conditions @OPC et @STC
• Comparaison directe des valeurs @STC avec les valeurs nominales indiquées par le fabricant et affichage du résultat OK/NO.

Mesures de test lors de la mise en service (IVCK)

• Mesure de tension en circuit ouvert VOC
• Mesure de courant de court-circuit ISC
• Affichage des résultats sous les conditions @OPC et @STC conformément à IEC/EN62446-1 et IEC/60891
• Évaluation OK/NE des résultats

SOLAR03
L'enregistreur de données/l'unité distante SOLAR03, associé à la cellule de référence HT305 et à la sonde de température PT305, permet de mesurer la température et l'irradiation au niveau des panneaux solaires. Le SOLAR03 est doté d'une communication sans fil jusqu'à 100 m (sur le terrain) et d'une fonction d'enregistrement au cas où la communication sans fil serait affectée par des obstacles, tels que des structures en béton. Ainsi, il est toujours possible de déterminer une courbe I-V, quel que soit l'environnement dans lequel se trouvent les installations.

Mesure surp panneaux à double face (bifaciaux)
Le I-V600 est applicable aussi bien aux panneaux solaires unilatéraux qu'aux panneaux à double face (bifaciaux). Pour les mesures sur les panneaux à double face, deux cellules de référence HT305 supplémentaires, disponibles en option, sont nécessaires. Celles-ci mesurent l'irradiation "non uniforme" sur la face arrière des panneaux, conformément à la norme IEC 60904-1-2. Le I-V600 peut contrôler jusqu'à 3 cellules de référence HT305, les paramètres de calibration étant automatiquement reconnus, évitant ainsi la saisie de grandes quantités de paramètres et le risque de mauvaise configuration.

Battery Management System
Le I-V600 est toujours prêt à l'emploi, même lorsque la batterie est presque déchargée. Grâce au système breveté de gestion de batterie (BMS), le I-V600 recharge sa propre batterie en récupérant la puissance consommée pendant la détermination de la courbe I-V.

Communication et rapports

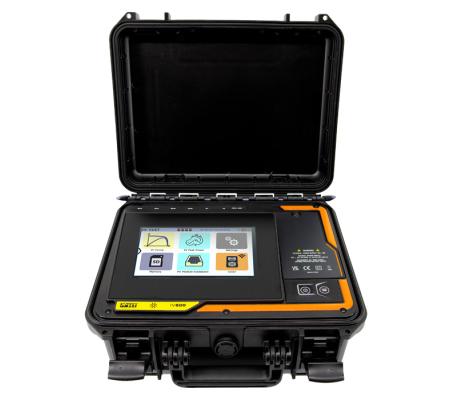

Le I-V600 est équipé d'un grand écran couleur avec une fonction de retournement, ce qui permet une lecture aisée même lorsque l'appareil est suspendu tête en bas sur un rail de module. La communication avec le datalogger/unité distante Solar03 se fait via Bluetooth. La communication avec un téléphone, une tablette ou un PC se fait via une connexion WiFi ou USB-C.
