Description du produit

Robuste, durable et facile à utiliser

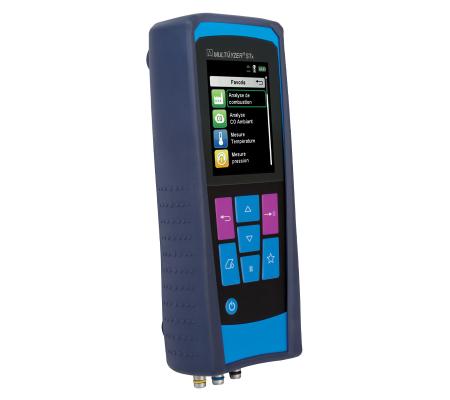

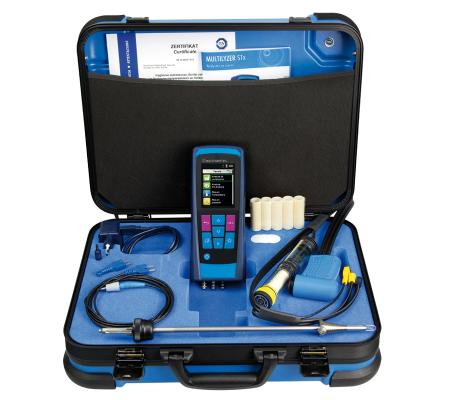

La LIGNE BLEUE Multilyzer STx est un instrument de mesure compact et léger qui peut être facilement utilisé d'une seule main. Le boîtier robuste est équipé d'un étui de protection en caoutchouc, avec lequel l'appareil est protégé de manière optimale contre les rayures et les chocs. L'étui de protection est équipé d'aimants puissants pour l'adhérer à des surfaces métalliques. L'instrument est fourni dans un coffret en plastique solide et résistante aux chocs, qui offre également de l'espace pour les accessoires.

Sonde modulaire de gaz de combustion
Le Multilyzer STx est livré d'origine avec une sonde modulaire de gaz de combustion. Cette sonde de gaz de combustion peut être équipée des sondes de mesure proposées en option dans des longueurs très diverses. Si votre application spécifique réclame l'utilisation d'une sonde de mesure d'une longueur atypique, rien ne s'oppose à son montage sur la sonde modulaire de gaz de combustion. Cette modularité permet à l'opérateur d'amener diverses sondes de mesure jusqu'à un site donné et de déterminer sur place la sonde la mieux adaptée.

Commande intuitive
Agrémenté d’icones de couleur, le menu d’utilisation s’affiche immédiatement après la mise sous tension de l'appareil. Les menus rédigés en français sont clairs et intuitifs. Le grand angle de vision, la luminosité et l’éclairage de cet écran couleur de grande taille garantissent en toutes circonstances une visibilité et une lisibilité hors pair des valeurs mesurées.

Analyse rapide et précise des gaz de combustion

Installations jusqu'à 100 kW
Une analyse précise des gaz de combustion donne une bonne image de la qualité d'un processus de combustion. Dans les systèmes de chauffage d'une capacité allant jusqu'à 100 kW, il suffit dans la plupart des cas de mesurer la teneur en oxygène (O₂) et le monoxyde de carbone (CO) dans les gaz de combustion. Si le type de carburant utilisé avec les paramètres correspondants a été entré correctement, l'instrument calcule la concentration de dioxyde de carbone (CO₂) dans les gaz de combustion et le rendement. Le système de chauffage peut être réglé de manière optimale à ces valeurs.

Installations à partir de 100 kW
Pour les installations de combustion à partir de 100 kW, une analyse plus approfondie est nécessaire, dans laquelle des gaz supplémentaires et / ou des plages de mesure plus grandes sont nécessaires. Le Multilyzer STx abrite au maximum six capteurs de gaz dont la présence permet d'adopter diverses configurations. Outre le capteur ECO (O₂) et le capteur de monoxyde de carbone compensé en hydrogène (CO_bas), cet instrument peut accueillir quatre capteurs de gaz toxiques supplémentaires, en permettant de la sorte à l'opérateur d'opter au choix pour un capteur de monoxyde de carbone (CO_haut), de monoxyde d'azote (NO), de dioxyde d'azote (NO₂) et de dioxyde de soufre (SO₂). Les valeurs mesurées peuvent s'exprimer en diverses unités dont les suivantes : ppm, mg/m³, mg/kWh, mg/MJ et % vol.

Nous sommes heureux de vous conseiller sur la meilleure configuration pour votre travail.

Deux capteurs de CO avec pompe de rinçage
Cette version du Multilyzer STx contient un capteur de monoxyde de carbone compensé en hydrogène. Ce capteur de CO_bas mesure la concentration en monoxyde de carbone jusqu'à 10.000 ppm.

Pour la mesure du monoxyde de carbone dans les installations de combustion à partir de 100 kW, des concentrations plus élevées de monoxyde de carbone doivent être mesurées et un capteur avec une plage de mesure en % vol. est nécessaire. Après avoir procédé à la mesure d'une teneur élevée en monoxyde de carbone, ces capteurs ont besoin d'un certain temps de récupération avant d'être de nouveau à même de mesurer de faibles concentrations. En outre, les capteurs dont la plage de mesure est importante sont moins précis lors de l'exécution de mesures portant sur des valeurs inférieures. Pour les configurations du Multilyzer STx avec deux capteurs de CO, le capteur CO_bas mesure le monoxyde de carbone jusqu'à 4000 ppm. En cas de dépassement de la plage de mesure de ce capteur, le capteur CO_haut prend la relève et l'instrument affiche la valeur mesurée sur l'écran. Si la concentration mesurée retombe ensuite en-deçà de 1.600 ppm, le capteur CO_bas est à nouveau activé. L'instrument est équipé de deux pompes puissantes. La première s'utilise pour procéder à l'échantillonnage des gaz de combustion tandis que la seconde est affectée au rinçage à l'air frais du capteur CO_bas tant que l'appareil continue d'afficher une concentration élevée en CO. Si ce rinçage améliore la longévité, le temps de réponse et la précision de ce capteur, c'est parce qu'il le protège contre tout risque d'empoisonnement et lui permet de récupérer immédiatement sa capacité de mesure de faibles concentrations en CO. D'une rapidité et d'une précision inédites et ne nécessitant aucun temps de récupération, le Multilyzer STx à double capteur de CO présente une plage de mesure étendue.

Technologie des capteurs ECO
Pour mesurer la concentration en oxygène, le Multilyzer STx est équipé d'un capteur ECO. Les capteurs ECO se distinguent par leur durabilité particulièrement élevée. En conséquence, le remplacement de ces capteurs pratiquement insensibles au vieillissement ne s'impose que très rarement. Un autre avantage que présente la technologie des capteurs ECO réside dans leur temps de réaction d'une brièveté sans précédent, laquelle se traduit par une extraction rapide et correcte de la concentration en gaz.

Mesure du rendement
Une mesure du rendement ne peut reposer uniquement sur une analyse des gaz de combustion. Outre les concentrations en gaz, il faut également mesurer la température des gaz de combustion et de l'air comburant. Le Multilyzer STx procède (en fonction de la configuration) à une mesure simultanée des teneurs en O₂, CO_bas, CO_haut, H₂, NO, NO₂, SO₂, ainsi que des températures T_{gaz de combustion} et T_{air comburant}, puis au calcul de la teneur en CO₂, du rendement (η), de la température différentielle (ΔT), de la pression différentielle (ΔP), des pertes (qA), de l'excès d'air (λ) et des valeurs référencées des teneurs en CO, NO, NO₂, NO_x et SO₂. Les combustibles les plus courants tels que le propane, le butane, le gasoil, le LPG, les granulés de bois ainsi que le gaz naturel à faible et à haut pouvoir calorifique sont préprogrammés au sein de cet analyseur de service.

Traitement des gaz de combustion et mesures NOx
Afin d'éviter de poussières et/ou d'eau dans les gaz de combustion, le Multilyzer STx est équipé d'un séparateur de condensats avec filtre à poussière et filtre PTFE dans le tuyau d'échantillonnage. L'utilisation d'un séparateur de condensats est suffisante dans presque tous les cas où il concerne une mesure à relativement court terme pour contrôler un processus de combustion, des mesures avec des températures de fumées plus élevées ou le réglage d'un système de chauffage central domestique. Cependant, si une mesure à long terme est effectuée, un séparateur de condensats conventionnel peut être insuffisant.

Dans ce cas, l'utilisation du refroidisseur Peltier Maxisystem ST en option est recommandé. Lors des mesures NOx (calculé de NO et NO₂), dans les gaz de fumées, la précision de la mesure peut être augmentée en utilisant un tuyau d'échantillonnage chauffé et un refroidisseur Peltier. Le NO₂ se dissolve rapidement dans l’eau, sous le point de rosée. Si cela se produit dans le tuyau d’échantillonnage, le NO₂ dissolu n’est pas reconnu par les capteurs de l’analyseur. En réchauffant le tuyau d’échantillonnage, la température des gaz de fumées reste au-dessus du point de rosée et les gaz de fumées ne se condensent pas. Le NO₂ reste donc en état gazeux. Ensuite, dans le refroidisseur Peltier, le refroidissement rapide jusqu’à 5 °C évite tout risque de reprise du NO₂ dans l’eau de condensation, et permet l’entrée des gaz, non endommagés, dans l’analyseur de gaz de fumées.

Le refroidisseur Peltier Maxisystem ST est équipé d’un raccord spécial pour le tuyau d’échantillonnage chauffé, disponible en option. Sous le couvercle du Maxisystem ST, un analyseur de gaz de combustion Multilyzer STx peut être intégré tandis que tous les raccordements peuvent être manoeuvrés à l’avant du coffret. En plus d’un refroidisseur Peltier et d’un tuyau d’échantillonnage chauffé à température réglable, la combinaison offre également la possibilité de rincer les capteurs avec de l’air propre sans retirer la sonde de gaz de combustion du canal de gaz de combustion. Une autre option est un capteur d’humidité pour déterminer la teneur en humidité dans les gaz de combustion.

Attention ! En plus de la communication Bluetooth Smart standard du Multilyzer STx, cet instrument doit être équipé d'un module Bluetooth supplémentaire pour la communication avec le Maxisystem ST. À votre demande, nous appliquons cette extension à votre instrument.

Fonctionnalité étendue

Le monoxyde de carbone dans l'espace
Le Multilyzer STx est pourvu d’une fonction de mesure de la concentration en monoxyde de carbone dans l’air ambiant. Il suffit d’activer cette fonction dans un environnement propre, puis de pénétrer avec l’appareil dans le local concerné pour être averti en temps utile d’une concentration malsaine, voire dangereuse en monoxyde de carbone.

Mesure de la pression et du tirage
L'appereil est équipé d'un manomètre (différentiel) particulièrement précis dont la plage de mesure s'étend jusqu'à 150 mbar/hPa et dont la résolution s'élève à 0,01 mbar/hPa (1 Pa). Ce manomètre s'utilise pour procéder entre autres à l'exécution de mesures portant sur les pressions (différentielles) les plus fréquentes que présentent les installations de chauffage central. Exemples : pression d’admission, pression au brûleur, pression d’épreuve des canalisations de gaz, etc. Le raccordement négatif du manomètre différentiel permet en outre de procéder à la mesure du tirage d'une cheminée.

Test automatique d’étanchéité
L'exécution d’une mesure de chute de pression sur des canalisations de gaz est très simple avec le test automatique d’étanchéité. Lorsque cette fonction est activée, l’instrument enregistre la chute de pression pendant un laps de temps indiqué par l’utilisateur. Un signal acoustique avertit l'opérateur de la fin du laps de temps prévu. Pour procéder à l'exécution d'un test d'étanchéité, nous vous conseillons de recourir à l'utilisation du Set de pression jusqu’à 1 bar, proposé en option.

Fonction de mesure pour la prévention de la légionelle (option)
La fonction de mesure pour la prévention des légionelles permet d'effectuer une série de mesures de température dans une installation d'eau potable. Vous devez avoir un thermocouple de type K pour les mesures de fluides, comme la LIGNE BLEUE X13a. L'appareil offre une fonction avec 8 valeurs mesurées en 2:30 minutes et une mesure avec 6 valeurs mesurées en 20 minutes. Avec l'EUROimprimante sans fil en option, vous pouvez créer une impression avec le nom de votre entreprise et un aperçu des valeurs mesurées avec les heures correspondantes.

Compatible avec CAPBs
Avec les CAPBs, vous avez la possibilité d’ajouter des fonctionnalités au Multilyzer STx, comme détecter des fuites de gaz, mesurer l’humidité dans l’air, détecter des COV, etc. À l'exception du FlowTemp STx, les CAPBs se composent d'une poignée (la poignée CAPBs module avec communication Bluetooth ou la poignée CAPBs device avec commande et affichage), dans laquelle peuvent être branchés de nombreux modules de mesure interchangeables. La poignée CAPBs module communique les valeurs mesurées à un instrument de mesure LIGNE BLEUE approprié (comme le Multilyzer STx) ou à un smartphone/tablette via Bluetooth Smart. Cliquez ici pour plus d'informations sur les CAPBs.

Rapport de mesure

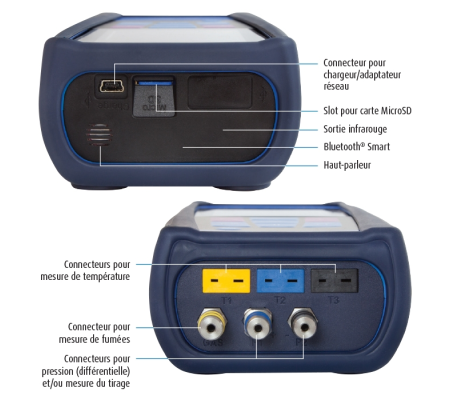

Le Multilyzer STx dispose d'une fonction de mémoire qui vous permet d'enregistrer les rapports de mesure avec les données client sur une carte MicroSD en option. L'appareil dispose également d'un port infrarouge et Bluetooth Smart pour la communication sans fil avec, entre autres, l'EUROprinter.

Les valeurs mesurées sont clairement affichées sur l'écran couleur TFT, sur lequel vous pouvez naviguer par les règles. Vous pouvez changer les unités au choix. Il est également possible de modifier l'ordre dans lequel les valeurs de mesure sont affichées de sorte qu'il convient à votre préférence ou travaux spécifiques.

EuroSoft Attest, attestation de combustion numériques
Créez des attestations de combustion numériques. Avec l'appli EuroSoft Attest vous pouvez intuitivement préparer, stocker, partager et envoyer des attestations d'installations de chauffage. Les données client et d'installation peuvent être enregistrées, importées et exportées. La transmission des données de mesure de votre Multilyzer STx vers votre tablette ou smartphone se fait via Bluetooth. L'App EuroSoft Attest est gratuite et peut être téléchargée sur Google Play et dans l'App Store. Commandez ici l'activation de cette fonction sur votre Multilyzer STx.

Mesure de poussières
Dans le cas de l'analyse des gaz de combustion d'une installation de biomasse < 1 MW, une mesure de la poussière doit également être effectuée. Pour cela, vous pouvez utiliser l'analyseur de poussières LIGNE BLEUE STM225 Black Edition. Vous pouvez équiper votre Multilyzer STx d'un module de communication qui permet d'inclure la concentration de poussières mesurée dans le rapport de mesure de l'analyse des gaz de combustion.

Service et calibrage
Avec cette configuration du Multilyzer STx, il est possible de prendre un MQSe. Cela comprend une garantie de 7 ans sur l'appareil et les consommables, y compris la batterie, les capteurs et les filtres. Même les capteurs de pression, de température et de gaz, le thermocouple de la sonde de fumées sont calibrés. Le prix de MQSe reste le même pendant la période de garantie de l'instrument. Cela rend les coûts de maintenance clairs, bas et vous ne serez pas confronté à des surprises. Vous devez envoyer l'appareil à EURO-INDEX tous les 24 mois pour un traitement MQSe. Cliquez ici pour plus d'informations sur MQSe.
