Description du produit

Analyse de gaz de combustion jusqu'à 7 gaz

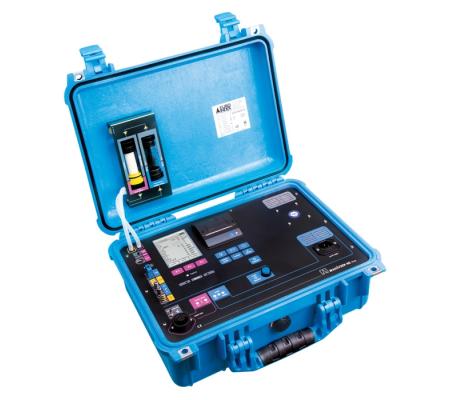

Le Maxilyzer NG Plus peut accueillir 6 capteurs de gaz permettant d'analyser simultanément au max. 7 gaz. EURO-INDEX utilise uniquement des capteurs de gaz de City Technology, qui est le garant d’une précision élevée et d’une longue durée d'utilisation.

L’état des capteurs peut être affiché sur l’écran. La configuration de capteur minimale du Maxilyzer NG Plus comprend un capteur d'oxygène (O₂ et le calcul de CO₂) et un capteur monoxyde de carbone (CO jusqu'à 4000 ppm et H₂ jusqu'à 2000 ppm). Un capteur de monoxyde de carbone est sensible à l'hydrogène, ce qui signifie que l'hydrogène présent est reconnu par le capteur comme monoxyde de carbone et que la concentration en CO indiquée est par conséquent supérieure à la valeur effective. En déduisant de cette valeur la concentration en hydrogène mesurée séparément, la précision de la mesure est fortement augmentée. Cette méthode est nécessaire pour satisfaire aux spécifications mentionnées dans la norme NBN EN 50379 partie 2. Un espace suffisant permet l’ajout de 4 capteurs toxiques additionnels offrant la possibilité de choisir un capteur monoxyde de carbone allant jusqu’à 2 vol.% / 20.000 ppm, un capteur oxyde d’azote (NO), un capteur dioxyde d’azote (NO₂) et un capteur dioxyde de soufre (SO₂).

Le Maxilyzer NG Plus est équipé de deux pompes puissantes dont l’une est utilisée pour l’échantillonnage dans les gaz de combustion et l’autre pour le rinçage du capteur CO avec de l'air propre aussi longtemps qu’une concentration élevée en CO est présente. Cela améliore la durée de vie, le temps de réponse et la précision du capteur du fait même que ce dernier est protégé contre l'empoisonnement et qu’il est en état de mesurer immédiatement de faibles concentrations de CO.

Tous les capteurs sont protégés de façon optimale par un filtre à poussières et un séparateur de condensation à siphon intégrés dans le couvercle de l’instrument.

Refroidisseur peltier intégré
Dans la plupart des processus de combustion, de la vapeur d’eau est libérée en plus du dioxyde de carbone, du monoxyde de carbone et d'un certain nombre de gaz résiduels. Lors de l’utilisation d’un analyseur de gaz de combustion, un échantillon de gaz est aspiré via une sonde de gaz et un tuyau d’échantillonnage. La vapeur d’eau présente dans les gaz de combustion refroidit au cours du transport par le tuyau d’échantillonnage et condensée. Si de l’eau de condensation entre en contact avec les capteurs de gaz dans l'analyseur, ceux-ci peuvent être endommagés de façon irrémédiable. Afin d’éviter ce genre de cas, il est presque systématiquement fait usage d'un séparateur de condensats dans le tuyau d’échantillonnage. Les séparateurs de condensation des analyseurs de gaz de combustion LIGNE BLEUE d'EURO-INDEX sont eux-mêmes munis d’un filtre PTFE qui constitue une protection supplémentaire si le séparateur de condensats venait à se remplir intégralement. L'utilisation d'un séparateur de condensats suffit dans la plupart des cas où il est question d'une mesure relativement brève pour le contrôle d'un processus de combustion, les mesures avec des températures de gaz de combustion élevées ou le réglage d’une chaudière domestique. Si toutefois une mesure de longue durée est effectuée, pour l’inspection ou le réglage d'un moteur à gaz/ d’une cogénération, un séparateur de condensats conventionnel n’est pas suffisant. À cet effet, le Maxilyzer NG Plus standard contient un refroidisseur peltier intégré. Ce refroidisseur peltier permet aux gaz de combustion de parvenir de manière optimale à l’analyseur, du fait même du refroidissement en un temps très court jusqu'à une température de 5 °C. Au cours de ce processus, toute la vapeur d’eau présente est directement condensée avant d’être ensuite automatiquement interceptée et éliminée. Lors de mesures NO_x dans les gaz de combustion, la précision de la mesure est augmentée grâce à l’utilisation d’un tuyau d’échantillonnage chauffé et d'un refroidisseur peltier. Le NO₂ se dissout très facilement dans l'eau sous le point de rosée. Si cela se produit dans le tuyau d’échantillonnage, le NO₂ n’est pas détecté par les capteurs dans l'analyseur. En chauffant le tuyau d’échantillonnage, la température du gaz de combustion demeure au dessus du point de rosée et les gaz de combustion ne se condensent pas. Le NO₂reste donc présent sous forme gazeuse. Le refroidissement rapide à 5 °C dans le refroidisseur peltier permet d’éviter que le NO₂ ne soit absorbé dans l’eau de condensation et permet l’entrée des gaz, non endommagés, dans l’analyseur de gaz de fumées.

Multitâches
Pour une mesure de rendement, une analyse de combustion ne suffit pas. En plus des concentrations de gaz, il faut également mesurer la température de l'air comburant et des gaz de combustion. Le Maxilyzer NG Plus mesure simultanément l’O₂, le CO ppm, le CO (vol.%), l’H₂, le NO, le NO₂, le SO₂, la température de gaz de combustion et la température d’air comburant, et ensuite le CO₂, le rendement (η), la température différentielle (ΔT), la pression différentielle (ΔP), les pertes (qA) et l'excès d'air (λ) sont calculés selon les méthodes de calcul européennes les plus récentes.

Dans le Maxilyzer NG Plus, les combustibles standards suivants sont préprogrammés: le gaz naturel, le propane, le butane, l'huile, les granulés de bois (combustible solide) et le gaz de test. En outre, la mémoire permet d’accueillir cinq combustibles programmables à souhait. En utilisant la fonction veine de mesure unique, la sonde gaz de combustion peut être placée précisément au cœur du canal des gaz de combustion, ce qui permet d’obtenir une mesure la plus minutieuse possible. Pour un réglage correct d'une installation de chauffage, une mesure de la pression différentielle doit aussi souvent être effectuée. Le Maxilyzer NG Plus comprend un manomètre différentiel particulièrement précis avec une plage de mesure allant jusqu'à 150 mbar/hPa et une résolution de 0,01 hPa. L'instrument peut effectuer simultanément une mesure de rendement et une mesure de la pression différentielle, dont les résultats de mesure sont visibles sur un seul et même écran. Le raccordement négatif du manomètre différentiel peut être utilisé comme capteur de tirage de cheminée.
