Description du produit

La solution de mesure modulaire
Que siginifie la mesure modulaire ? Nous connaissons le terme de construction modulaire dans le monde de l'installation et de la construction. Avec quelques types de modules préfabriqués, vous pouvez réaliser différents types de bâtiments à des fins différentes. Rapide, flexible et rentable. Cela vaut également pour la mesure modulaire. Les deux poignées CAPBs^® en combinaison avec une large gamme de modules de mesure peuvent être utilisées pour d'innombrables applications.

Avec les CAPBs^®, il n'est plus nécessaire d'emporter une multitude d'instruments de mesure sur place. Une ou deux poignées, une sélection de modules de mesure avec quelques accessoires entrent dans un coffret pratique. En outre, un ensemble de mesure modulaire est également moins cher que les instruments de mesure individuels.

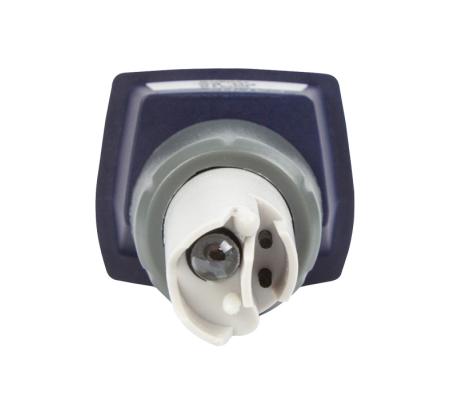

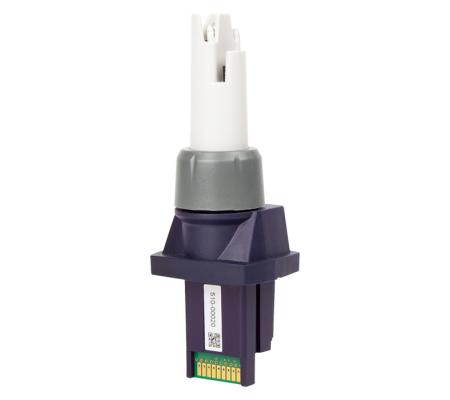

Mesurer la qualité de l'eau avec le CAPBs^® sens WQ10
Pour avoir une idée de la qualité de l'eau dans une installation, vous devez prélever un échantillon et établir un certain nombre de valeurs mesurées.

Pourquoi la qualité de l'eau du système est-elle importante ?
Au chauffage central avec radiateurs, au chauffage par le sol et/ou aux pompes à chaleur air/eau, l’eau dans le système est utilisé pour le chauffage du bâtiment. La qualité de cette eau peut donc avoir une influence majeure sur la durée de vie, le rendement et le fonctionnement de l’installation. Les facteurs importants sont :

• Acidité - L'acidité est exprimée en pH avec une valeur comprise entre 0 et 14. Une valeur basse est un acide, une valeur de 7 neutre et une valeur élevée est appelée basique. Une valeur de pH trop basse affecte les pièces et les tuyaux en acier, tandis qu'une valeur trop élevée endommage les pièces en aluminium.
• Conductivité - Une conductivité élevée de l'eau indique la présence de particules solides. La corrosion (rouille) se produit sur les pièces et les tuyaux métalliques en raison de l'oxygène dans l'eau. Les particules de rouille commencent à errer dans le système et une corrosion grave peut même provoquer des fuites. De plus, des particules métalliques entrent également dans l'eau en raison du frottement et de l'usure. La rouille et les particules métalliques causent que l'eau du système devient noire et peut provoquer des dysfonctionnements et des obstructions. Le degré de contamination peut être déterminé en mesurant la conductivité de l'eau.

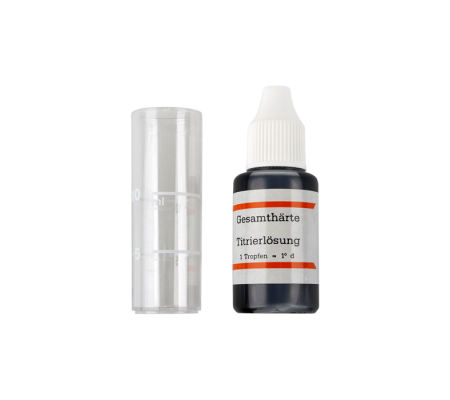

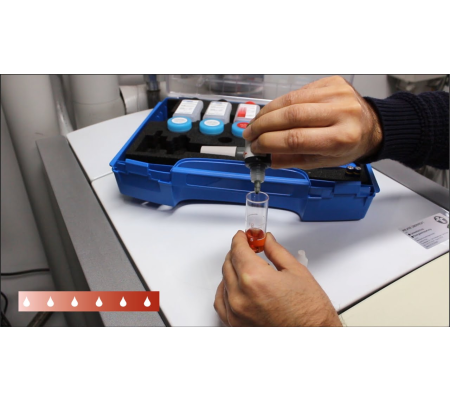

• Dureté - La quantité de chaux dans l'eau du système est exprimée en dureté. Même si de l'eau relativement douce est utilisée dans un système de chauffage, de la chaux se déposera sur divers composants, tels que l'échangeur de chaleur. Cela n'entraînera pas immédiatement un dysfonctionnement, mais aura une influence négative sur l'efficacité de l'installation. Seulement 1 mm de dépôt de chaux entraîne déjà une augmentation de 10% de la consommation d’énergie.

Méthode

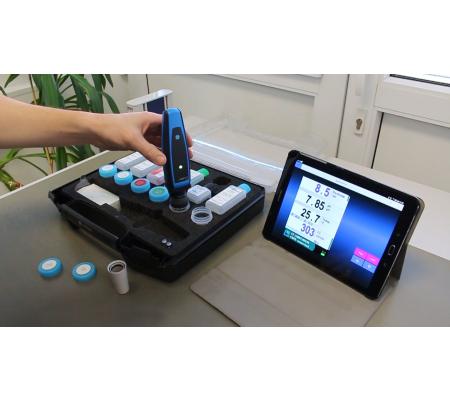

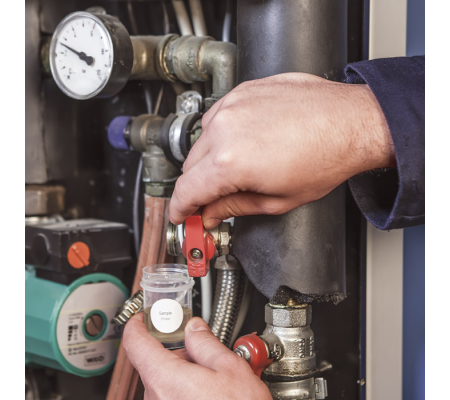

Vous prélevez un échantillon de l'eau du système en un point présentant un bon débit et déterminez sa valeur de pH, sa conductivité et sa température. La valeur du pH indique immédiatement l’acidité de l’eau. La conductivité est mesurée en micro-Siemens par centimètre (μS/cm). A partir de cette valeur, la salinité de l'eau, le total des solides dissous (TDS) et la dureté de l'eau sont calculés. La température de l'eau est mesurée afin de pouvoir référer les autres valeurs mesurées à la température standard de 25 °C.

Si les valeurs mesurées indiquent un écart excessif de l’acidité ou une contamination excessive, des actions correctives peuvent être prises en appliquant des filtres spéciaux pour éliminer la saleté et/ou en ajoutant à l’eau du système des additifs spéciaux qui ajustent et stabilisent la valeur du pH et la dureté. Suivez les instructions du fabricant ou VDI 2035. Le contrôle de l'eau du système fait partie de la maintenance périodique de toute l'installation. Avec les rapports de mesure enregistrés, vous pouvez surveiller la qualité et prendre des mesures en temps voulu.

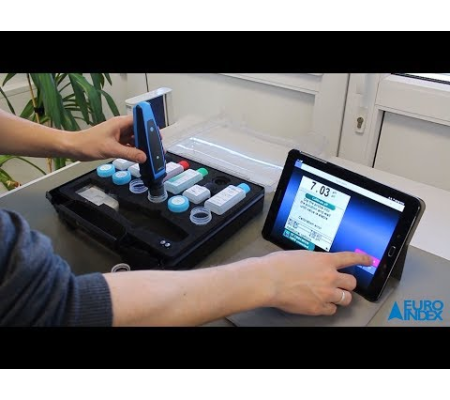

Calibrage et entretien

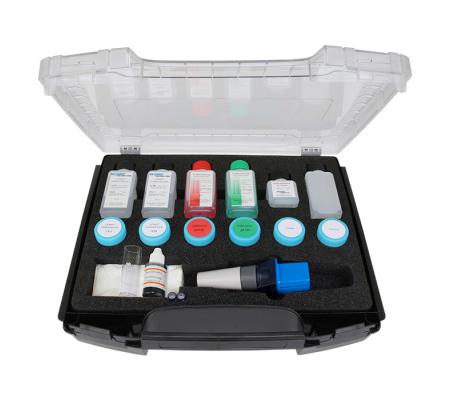

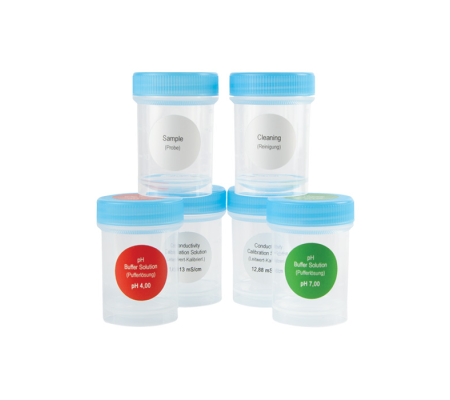

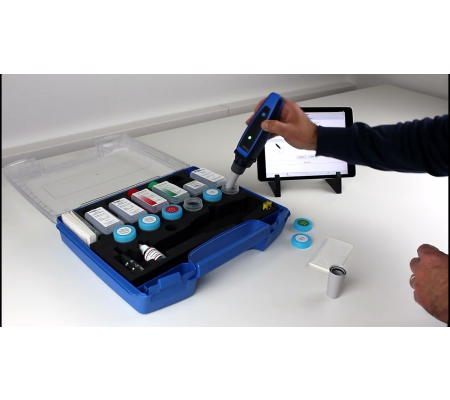

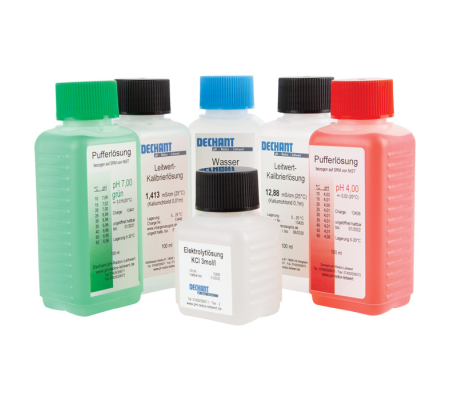

Pour obtenir de bonnes lectures, il est important de calibrer le capteur de pH au moins toutes les 2 semaines et le capteur de conductivité chaque mois. Pour ce faire, le CAPBs Sens WQ10 est fourni dans une mallette de transport contenant divers fluides de calibrage et gobelets de mesure correspondants. Cela permet à l'appareil d'être calibré à 1413 µS/cm, 12,88 mS/cm, pH 4,00 et pH 7,00. En outre, le kit contient une bouteille d'eau distillée et des mouchoirs en papier pour le nettoyage du capteur, ainsi qu'un liquide spécial à base de chlorure de potassium pour le capuchon de protection du capteur. Ce liquide dans le capuchon de protection garantit que le capteur de pH n'est pas endommagé. Les parties du kit de calibrage sont également disponibles séparément.

ATTENTION !

Les CAPBs^® sens fonctionnent uniquement en combinaison avec une poignée CAPBs^®.

La poignée CAPBs^® device
Le CAPBs^® device est une poignée polyvalente avec deux raccordements sur lesquelles tous les modules CAPBs^® sens peuvent être placés. Cette poignée a un écran, une commande par trois touches, une communication Bluetooth^® et une batterie. Cliquez ici pour plus d'informations.

La poignée CAPBs^® module
Le CAPBs^® module est une poignée élégante sur laquelle tous les CAPBs^® sens (modules de mesure) peuvent être placés. Cette poignée a une communication Bluetooth^®, une LED multicolore indiquant la fonctionnalité et contient l'alimentation (piles). Cliquez ici pour plus d'informations.

Rapportage de mesure avec EuroSoft Live
EuroSoft Live est disponible gratuitement en tant qu’application pour smartphones et tablettes (Android/iOS) et en tant que logiciel pour Windows. EuroSoft Live se connecte par Bluetooth^® avec une poignée CAPBs^® et affiche les valeurs mesurées et les menus comme sur un instrument de mesure LIGNE BLEUE. Vous pouvez lire les valeurs de mesure actuelles, ainsi que la valeur minimale et maximale et les ajouter dans un rapport de mesure. Il est également possible d’enregistrer les valeurs mesurées pendant une certaine période avec un intervalle réglable. Vous pouvez afficher les résultats numériquement et graphiquement. Avec certains CAPBs^® sens, des fonctions supplémentaires sont possibles, comme un test d'étanchéité (pression) ou une fonction de mesure pour la prévention des légionelles (température). Si votre ordinateur portable ou PC ne dispose pas de Bluetooth^®, un dongle Bluetooth en option est disponible.

La poignée CAPBs^® device peut également générer un code QR sur l'écran. Si vous utilisez le EuroSoft Live App (gratuit) sur votre smartphone ou votre tablette, vous pouvez, grâce à cela, scanner le code QR et enregistrer les valeurs de mesure dans votre rapport de mesure. Les mises à jour peuvent également être effectuées avec le logiciel EuroSoft Live.

Avec la fonction de partage de EuroSoft Live, vous pouvez partager une capture d’écran ou les valeurs de mesure enregistrées via email, WhatsApp ou des réseaux sociaux, tels que Facebook et LinkedIn. Avec le logiciel EuroSoft Live, les valeurs mesurées de la poignée CAPBs^® module peuvent également être partagées.

Plus d’infos et téléchargement - Appli EuroSoft live

Plus d’infos et téléchargement - Logiciel EuroSoft live
