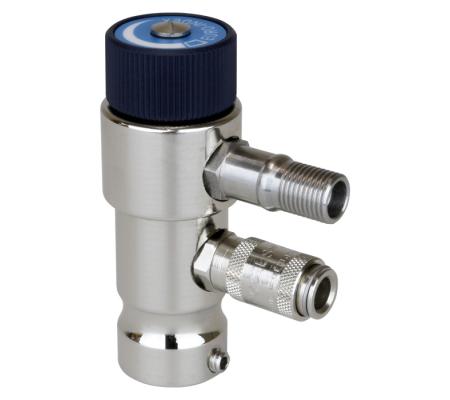

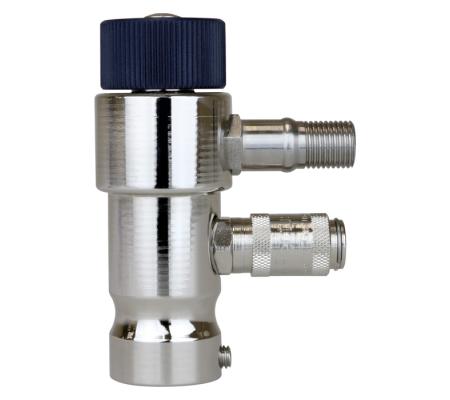

Description du produit

L’adaptateur de pression SE a été conçu pour être utilisé en combinaison avec les instruments de mesure LIGNE BLEUE, y compris :

• Manomètres différentiels de la série S2600
• Manomètres différentiels de la série S4600 ST
• Analyseurs de combustion Eurolyzer STe/STx/S1 avec mesure de la pression différentielle
• Analyseurs de combustion Multilyzer STe/STx
• Différents modules de mesure CAPBs pour la mesure de la pression

L'adaptateur de pression SE permet d'appliquer une pression d'essai à une installation ou à un objet à tester au moyen d'un transmetteur de pression, tel qu'un soufflet, afin d'effectuer ensuite un test d'étanchéité.

Fonctionnalité
Outre l'ouverture et la fermeture, le robinet de l'adaptateur de pression SE offre également un réglage fin et une fonction de purge. Le réglage fin est situé dans les 3ème et 4ème courses du robinet, ce qui permet un réglage très précis d'une pression d'essai sur une installation de petit volume. Les 6ème et 7ème courses du robinet ouvrent une soupape de décharge. Celle-ci permet de réduire la pression d'essai de manière contrôlée, sans qu'il soit nécessaire de la retirer du pressuriseur.

Voir le manuel de démarrage rapide dans les téléchargements pour plus d'explications sur la fonctionnalité de l'adaptateur de pression SE.

Montage
Pour le montage, l'adaptateur de pression SE est équipé d'un double dispositif de verrouillage, qui permet à l'utilisateur de monter efficacement et en toute sécurité le composant sur la connexion de pression positive (+) d'un manomètre (différentiel) LIGNE BLEUE. Il est équipé d'une connexion à laquelle il est possible de raccorder un tuyau vitryl et un transmetteur de pression (compresseur). L'autre connexion de cet adaptateur de pression est un raccord rapide femelle DN2.7 avec vanne d'arrêt pour la connexion de bouchons de pression et de bouchons d'arrêt.

L'adaptateur de pression SE fait partie en standard de la set de pression jusqu'à 1 bar et la set de pression jusqu'à 10 bars de la LIGNE BLEUE.
