EURO-INDEX ProControl série ARM 3-points
EURO-INDEX ProControl série ARM 3-points
Brève description du produit

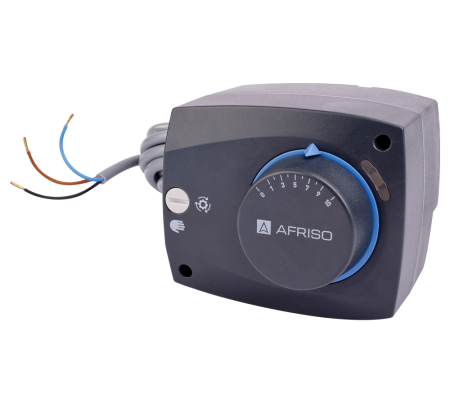

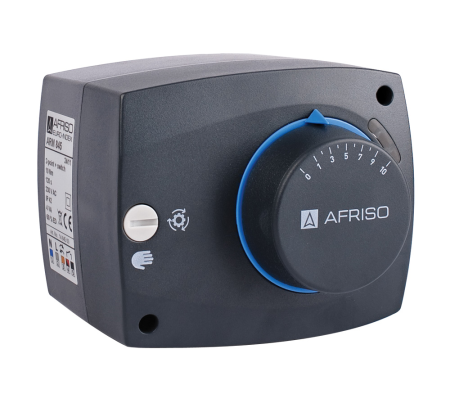

Moteurs électriques à 3-points avec alimentation 24 ou 230 V, sans ou avec contact auxiliaire. Les moteurs ARM peuvent être commutés sur un mode manuel, ont une échelle claire sur le bouton de réglage et disposent d'un câble de 2 mètres.
Description du produit
Les moteurs électriques ARM sont idéaux pour régler automatiquement les vannes mélangeuses. Cependant, ils peuvent également être commutés sur un mode manuel. L’échelle sur le bouton de réglage indique la position de la vanne.
Fonctionnement silencieux
Les moteurs ARM fonctionnent pratiquement sans bruit, grâce à la graisse spéciale sur le pignon.
Câbles marqués avec couleurs
Les câbles électriques des moteurs ARM sont marqués avec différentes couleurs, simplifiant le montage et évitant des erreurs. Longueur : 2 m
Protection contre endommagement du moteur
Un système incorporé évite qu’un blocage de la vanne endommage les moteurs, prolongeant la durée de vie du moteur.
Indication de l’état du moteur par LEDs
Des LEDs colorisées indiquent la direction de rotation et l’activation du contact auxiliaire.
Échelle claire

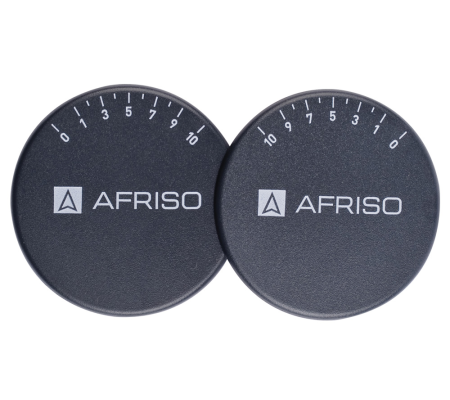

L’ouverture de la vanne peut être réglée très précisément grâce à l’échelle sur le bouton de réglage. Chaque moteur est livré avec deux échelles : l’une ‘de 0 à 10’ et l’autre ‘de 10 à 0’ - permettant au moteur de fonctionner dans différentes positions.
Réglage du mode
Les moteurs peuvent être commutés entre un mode automatique et un mode manuel.
| Article | Durée 90° [s] | Couple [Nm] | Alimentation [V AC] | N° d'article |
| ARM 302 | 15 | 6 | 24 | 15089AP |
| ARM 322 | 60 | 6 | 24 | 150940AP |
| ARM 443* | 120 | 6 | 230 | 15090MAP |
| ARM 342 | 120 | 6 | 24 | 15097AP |
| ARM 353 | 240 | 6 | 230 | 15091AP |
| ARM 345 | 120 | 10 | 230 | 150900AP |
| ARM 445* | 120 | 10 | 230 | 150900MAP |
* avec contact auxiliaire
Des moteurs ARM avec signal à 2-points ou proportionnel sont également disponibles.
Kit adaptateur : Un kit adaptateur est nécessaire pour installer un moteur ProControl ARM sur une vanne mélangeuse ProClick. Le kit est disponible en option avec le numéro d’article 15127. D'autres kits adaptateur sont également disponibles sur demande.
| Spécifications techniques | |
| Couple | En fonction du type : 6, 10 ou 15 Nm |
| Plage de rotation | 90° |
| Durée 90° | En fonction du type : 15, 30, 60, 120, 240 ou 480 secondes |
| Alimentation | 3-points (SPDT) - 24 V AC / 230 V AC 2-points (SPST) - 24 V AC / 230 V AC Proportionnel - 24 V AC / DC (0-10 V, 2-10 V, 0-20 mA, 4-20 mA) |
| Contact auxiliaire | Plage d'adaptation de 0 à 90° |
| Plage de température | De 0 à 50 °C |
| Consommation | De 2,5 à 4 VA |
| Classe de sécurité | II |
| Classe de protection | IP42 |
| Dimensions (L x l x P) | 84 x 102 x 89 mm |
| Matériel | PC |
| Couleur | Gris foncé |
Ensembles d'adaptation
| Vannes mélangeuse ESBE | Servomoteur ARM ProControl | Servomoteur ARM ProClick |
| VRG130 | Art. 15122 | 14 107 10 |
| VRG140 | Art. 15122 | 14 107 10 |
| 3F | 14 101 00 (6Nm) 14 102 00 (10 Nm, 15Nm) | / |
| 4F | 14 101 00 (6Nm) 14 102 00 (10 Nm, 15Nm) | / |
15127: ProControl servomoteur sur une vanne mélangeuse ProClick
15128: ProClick servomoteur sur une vanne mélangeuse ProControl
