Description du produit

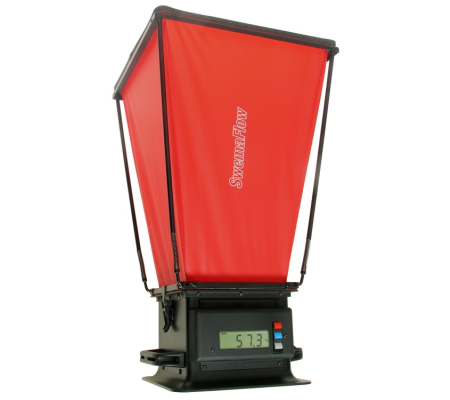

Le SwemaFlow 126 est un instrument léger permettant de mesurer le débit d'air au niveau des vannes et des grilles de ventilation dans les systèmes CVC. Son principe de mesure unique, basé sur une grille de fils chauffants, fournit des valeurs précises sur toute la plage de mesure, de 5,4 à 450 m3/heure. Cet appareil convient pour les mesures sur les vannes d'extraction et d'insufflation et dispose d'une compensation de contre-pression pour l'équilibrage des systèmes de ventilation. Les valeurs mesurées peuvent être enregistrées dans la mémoire interne et exportées vers un PC.

L'appareil mesure le débit d'air en l/s, cfm et m3/heure, ainsi que la température et la pression barométrique. Les valeurs mesurées s'affichent sur un grand écran rétroéclairé et peuvent être verrouillées (fonction hold).

La batterie du SwemaFlow 126 offre une autonomie d'environ 12 heures à 0 l/s et d'environ 2 heures à 125 l/s. La batterie peut être rechargée complètement en 2 heures à l'aide du chargeur fourni et les mesures peuvent être effectuées pendant la recharge.

Compensation de la contre-pression

Lors de la mesure du débit d'air au niveau des vannes d'insufflation, un instrument de mesure peut indiquer une contre-pression susceptible d'influencer la valeur mesurée. Une compensation de la contre-pression est donc nécessaire pour obtenir des valeurs de mesure fiables. Swema dispose d'une méthode unique de compensation de la contre-pression grâce à l'utilisation d'un anneau de restriction. Vous effectuez deux mesures, l'une avec l'anneau de restriction et l'autre sans, afin de compenser la restriction. Le SwemaFlow 126 calcule le débit d'air non influencé. Cette méthode de compensation de la contre-pression est conforme à la norme EN16211, méthodes ST 33 et ET 23. Outre la méthode de contre-pression, il est possible d'obtenir une mesure directe du débit d'air selon les méthodes EN16211 ST 31 et ET 21. La mesure directe peut également être mise à l'échelle. La mise à l'échelle avec un facteur de débit est utile pour équilibrer le débit.

Logiciel

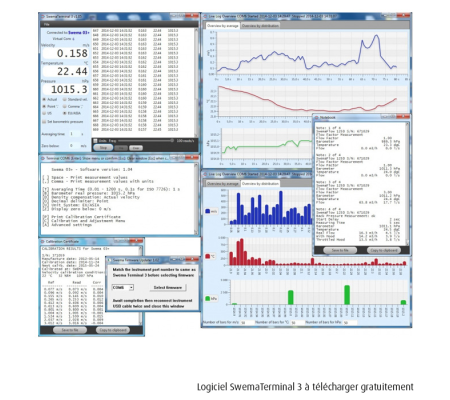

SwemaTerminal 3 est un logiciel Windows gratuit pour les modèles SwemaFlow 235, 236, 125D, 126, 4000, SwemaMan 7/8, SwemaAir 5, Swema 03, 03+ et Swema 05. Ce logiciel vous permet d'effectuer et d'enregistrer des mesures en ligne, de modifier les paramètres, de mettre à jour le micrologiciel et d'afficher des graphiques et des statistiques.

Procédure :

• Téléchargez SwemaTerminal 3 en cliquant sur le bouton ci-dessous.
• Décompressez le fichier et exécutez le fichier d'installation.
• Une fois l'installation terminée, connectez le câble USB entre l'instrument et le PC (vous devez allumer l'instrument). Le PC installe alors automatiquement les pilotes nécessaires.

Télécharger SwemaTerminal 3 - PC

Hottes de mesure

Le SwemaFlow 126 est livré en standard avec une hotte de mesure pliable de 300 × 300 mm (hauteur 470 mm). D’autres hottes de mesure de différentes dimensions sont également disponibles

• SwemaFlow 126 250x650 hotte de mesure pliable
• SwemaFlow 126 650x650 hotte de mesure pliable
• SwemaFlow 126 1200x250 hotte de mesure pliable
• SwemaFlow 126 300x300 cône de mesure fixe (hauteur 150 mm)

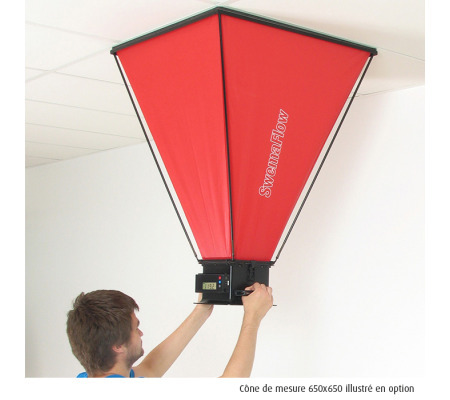

Lors de l’utilisation de la hotte de mesure pliable SwemaFlow 126 650x650 avec des diffuseurs à effet tourbillonnaire, il est recommandé d’utiliser une croix de mesure spéciale. Cette croix de mesure est fixée à l’intérieur de la hotte de mesure à l’aide de bandes Velcro.

Étant donné que les turbulences à l’intérieur de la hotte de mesure peuvent entraîner des écarts dans les valeurs mesurées, la croix de mesure permet d’éliminer ces turbulences et d’obtenir des résultats de mesure fiables.

Voir « En complémant » pour toutes les hottes de mesure et la croix de mesure.
