Description du produit

Megger propose une gamme particulièrement étendue de testeurs de résistance d’isolement dotés de fonctions et de spécifications variées. Les modèles avec une tension d’essai de 5 à 15 kV sont répartis dans les gammes ESSENTIAL, ADVANCED et EXPERT. Ces instruments offrent d’excellentes performances de test, une suppression efficace du bruit et une sécurité optimale. Grâce au tableau de sélection disponible sous l’onglet « Euroinfo », vous pouvez choisir le modèle le mieux adapté à vos besoins.

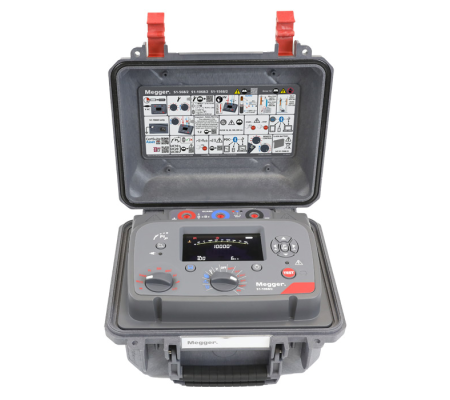

Le Megger S1‑1068/2 est un testeur de résistance d’isolement de la gamme EXPERT, avec une tension d’essai maximale de 10 kV.

L’appareil est compact et léger, ce qui le rend facile à transporter jusqu’au lieu de test. Le boîtier du S1‑1068/2 est constitué d’une mallette robuste, étanche à la poussière et aux éclaboussures. La manipulation est simple grâce à deux grands boutons rotatifs. L’instrument dispose d’un grand écran couleur, lisible dans presque toutes les conditions. Le couvercle contient un guide de démarrage rapide avec des codes QR vers le manuel complet en ligne.

Le S1‑1068/2 permet des mesures jusqu’à 10 TΩ avec une précision de 5 % jusqu’à 1 TΩ sous une tension d’essai de 10 000 V. Il est équipé de filtres anti‑bruit avancés jusqu’à 8 mA, incluant un filtre adaptatif et un filtre moyennant.

Cet appareil dispose d’une charge rapide, particulièrement utile pour les objets de test avec une haute capacité tels que les longs câbles.

Fonctions de diagnostic

Le S1‑1068/2 est doté d’une minuterie intégrée permettant de réaliser des tests diagnostiques tels que l’indice de polarisation (PI) et le rapport d’absorption diélectrique (DAR). Il propose également les tests de décharge diélectrique (DD), de tension par paliers (SV) et le test de rampe.

La fonction innovante PI Predictor (PIP) permet de gagner du temps en utilisant les 5 premières minutes du test PI (initialement de 10 minutes) pour prédire la courbe.

Autre nouveauté, le test PDC (courant de polarisation/dépolarisation), qui combine les tests DAR, PI et DD en un seul test.

Le mode de test RE>ACT améliore la fiabilité des mesures en mesurant le courant de ré-absorption et son impact sur la plage et la précision de la mesure.

Mémoire et rapports de mesure

L’instrument possède une mémoire interne pour stocker les résultats des tests, y compris la température et l’humidité, avec horodatage (date et heure). Les résultats peuvent être transmis via USB ou sans fil via Bluetooth LE, ce qui permet également le streaming en direct des données.

Le S1‑1068/2 est compatible avec les logiciels Megger CertSuite et Power DB, fournis avec une version Lite gratuite.

Grâce à l’interface USB, l’appareil peut être commandé à distance, ce qui est très pratique pour les tests automatisés en milieu de production.

Sécurité

Le S1‑1068/2 est conforme à la catégorie de surtension CAT IV 600 V. Il émet un avertissement si une tension de 30 V ou plus est détectée sur le circuit, ou si 75 % de la limite de bruit est atteinte.

Pour éviter les interférences dues aux courants de fuite, un troisième câble de mesure peut être connecté à la mise en écran du circuit via l’entrée « guard » de l’instrument.

Alimentation

Une batterie Li‑Ion interne haute capacité permet jusqu’à 4,5 heures de mesure continue à une tension de 10 000 V. L’appareil peut également fonctionner sur secteur si la batterie est déchargée. Le temps de recharge complet est de seulement 2 heures, permettant une remise en service rapide.
