Description du produit

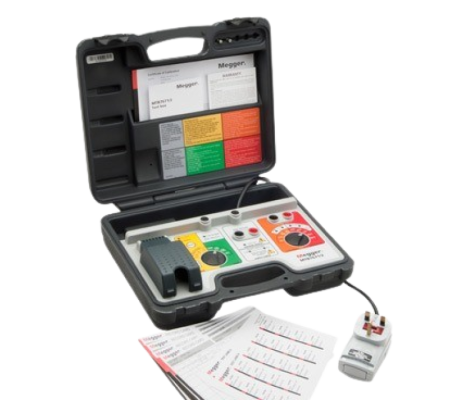

Le boîtier de test MTB7671/2 est conçu pour confirmer que vos testeurs continuent à fonctionner correctement et que le courant ou la tension d'essai est appliqué(e) correctement. Le MTB7671/2 peut également être utilisé à des fins éducatives, lorsque le fonctionnement d'un testeur d'installation peut être démontré lors d'un cours, d'une foire commerciale ou d'une présentation.

Si le circuit auquel ce boîtier de test est connecté est équipé d'un disjoncteur différentiel, celui-ci ne se déclenchera pas pendant l'exécution des tests.

Cet instrument sert uniquement à des fins de vérification et ne remplace pas l'étalonnage périodique de votre testeur d'installation.

Le Megger MTB7671/2 est équipé d'un adaptateur UK-WCD et d'un cordon d'alimentation. Des adaptateurs SCHUKO supplémentaires sont nécessaires pour une utilisation en Belgique.

Fonctionnalité

Résistance de l'isolation

Confirmation que le testeur d'installation produit la tension d'essai correcte (250 V, 500 V ou 1 000 V) et le courant d'essai (> 1 mA). La résistance d'essai est de 9 MΩ ou 90 MΩ.

Test de continuité

Confirmation si la tension de la borne ouverte est comprise entre 4 et 24 V et si le courant d'essai est d'au moins 200 mA. La résistance d'essai est de 0,5 Ω et 5 Ω.

Résistance du circuit

Réalisation d'un essai de résistance de circuit avec et sans déclenchement du RCCB, avec possibilité de mesure du courant de défaut.

Test de l'interrupteur différentiel

Simule un interrupteur différentiel de 10 mA, 30 mA ou 100 mA avec les 5 tests standard (½ x I, 1 x I @ 0°, 1 x I @ 180°, 5 x I @ 0° et 5 x I @ 180°).

Mesure de la tension

Sortie 230 V pour la mesure de la tension
