Megger MFT-XE

Utilisation du testeur d'installation Megger MFT-XE

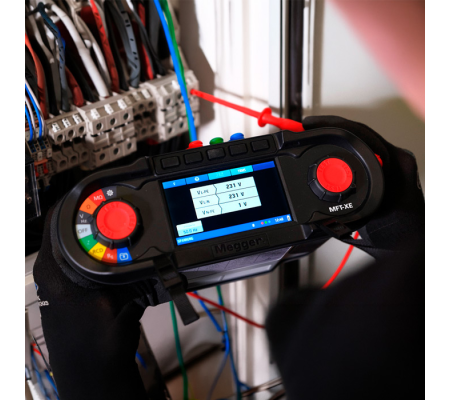

Le MFT-XE a été conçu pour les essais des installations électriques lors de leur mise en service et des contrôles périodiques, ainsi que pour le diagnostic détaillé des défauts et pannes. L’appareil convient aux applications basse tension, y compris les moteurs électriques, les machines et les tableaux électriques.

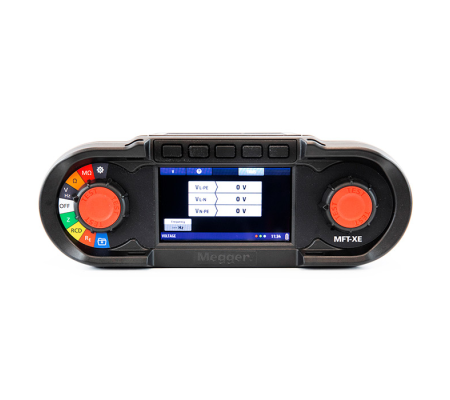

Testeur d'installation facile à utiliser, doté d'un écran couleur TFT

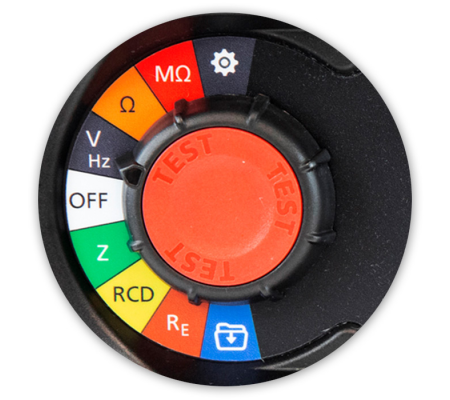

Le MFT-XE est équipé de 2 boutons rotatifs et d'un grand écran couleur TFT à fort contraste. Le bouton rotatif à code couleur vous permet de sélectionner la fonction souhaitée. La couleur de cette fonction s'affiche également en arrière-plan sur l'écran. La fonctionnalité des 5 boutons situés en haut de l'écran dépend de la fonction de test sélectionnée et est clairement indiquée. Le bouton rotatif de droite vous permet de sélectionner les plages de mesure ou les options de test souhaitées. Les valeurs mesurées s’affichent sous forme numérique, mais aussi à l’aide du graphique à barres analogique breveté par Megger, qui indique les variations des valeurs mesurées. Outre les valeurs mesurées, les paramètres de test, tels que la tension d’essai lors d’un test de résistance d’isolement, sont également affichés. L’appareil propose des fonctions d’aide avec des schémas de raccordement pour chaque mesure.

Fonctionnalité

Le testeur d’installations offre des fonctions permettant de tester une installation électrique conformément au RGIE. Le MFT-XE possède toutefois plusieurs caractéristiques uniques qui rendent certains essais plus rapides, plus fiables et/ou plus précis, notamment :

• Test de résistance d'isolement avec une tension d'essai comprise entre 100 et 1 000 V CC, la tension d'essai étant stabilisée et offrant une précision de -0 %, +2 % + 2 chiffres, alors que la norme industrielle n'est que de +20 %.

• Impédance de boucle et de circuit avec la technologie de mesure True Loop™. Cette technologie utilise une mesure à trois fils associée au Confidence Meter™ breveté, permettant d’obtenir une valeur de mesure rapide, fiable, stable et précise, sans qu’il soit nécessaire d’effectuer plusieurs essais successifs.L’essai peut être réalisé dans des environnements fortement perturbés (bruit électrique) ainsi qu’à proximité de l’alimentation, sans déclencher le dispositif différentiel résiduel (DDR), même lorsqu’il s’agit d’un DDR de 10 mA.
  Pour les mesures effectuées sans DDR, le MFT-XE peut activer le mode « 2-wire HR ». Celui-ci augmente la résolution de 0,01 Ω à 0,001 Ω, ce qui permet de calculer des courants de court-circuit allant jusqu’à 50 kA.

• Les essais des dispositifs différentiels résiduels (DDR) sont disponibles pour les types AC, A, B, AC(S), A(S) et B(S).

Certificat d'étalonnage

Si le Megger MFT-XE est utilisé pour des contrôles, inspections ou mesures d’installations électriques conformément au RGIE, il est important que l’appareil dispose d’un certificat d’étalonnage valide et traçable. Un étalonnage traçable garantit que les résultats de mesure sont reliés à des étalons nationaux ou internationaux et contribue à la fiabilité des résultats d’inspection et de contrôle.

EURO-INDEX peut même fournir le MFT-XE avec un certificat d'étalonnage traçable ISO 17025 établi à votre nom. Cela offre une sécurité supplémentaire sur le plan des assurances et soutient une utilisation professionnelle et traçable de votre instrument de mesure.

Appli CertSuite™

Megger CertSuite™ est une solution logicielle pratique et sécurisée permettant de créer, d’imprimer et d’archiver des certificats professionnels ainsi que des rapports de mesure à l’aide des instruments de test Megger. CertSuite™ est une solution basée sur le cloud, disponible sous forme d’application Android et iOS pour smartphones et tablettes, et également accessible via un navigateur sur un ordinateur portable ou un PC de bureau.

Pour plus d’informations sur CertSuite™, consultez le lien ci-dessous :

CertSuite

Sécurité

Le MFT-XE offre une protection des entrées ainsi que des avertissements de sécurité en présence d’une tension dangereuse. Si une tension est présente sur un circuit lors d’un essai de résistance d’isolement ou de continuité du conducteur de protection, cette tension est affichée à l’écran. Lorsque cette tension dépasse une certaine valeur de sécurité, les essais sont automatiquement bloqués et un signal d’alarme retentit.
