Description du produit

Le MPP 300 de la Ligne Electro est un accessoire qui peut être utilisé avec le SOLAR 300N et le SOLAR I-V. Cet appareil permet d'effectuer des mesures et des enregistrements sur des installations mono- et triphasés avec une seule série ou plusieurs séries de panneaux photovoltaïques (jusqu’à 3 séries). Le MPP 300 est idéal pour utilisation sur des systèmes avec un transformateur triphasés MPPT et sur des systèmes triphasés avec trois transformateurs monophasés séparés.

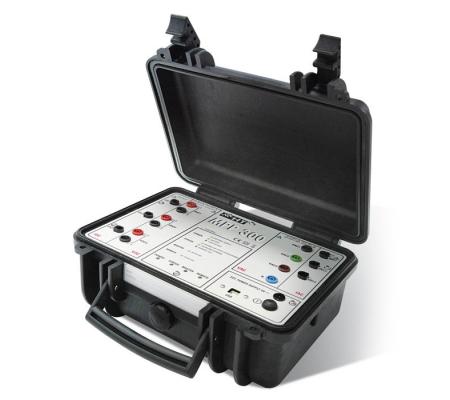

Le boîtier du MPP 300 est un coffret compact, léger et très robuste. Dans le panneau se trouvent tous les raccordements et un quelques LEDs qui vous donnent l’information sur les inputs DC et AC pour les entrées et sorties des transformateurs. Le MPP 300 communique via USB avec le SOLAR 300N et sans fil avec le SOLAR I-V. Ces instruments sont utilisés pour régler le MPP 300, pour démarrer et arrêter une mesure/enregistrement et pour télécharger les données enregistrées.

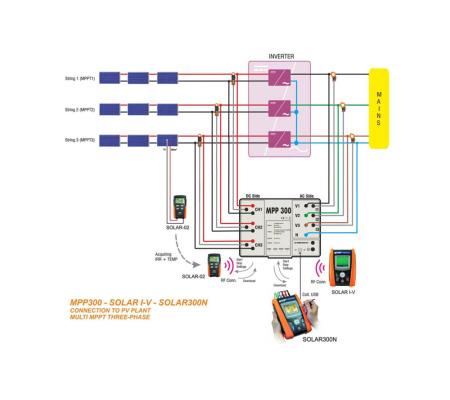

La distance entre les panneaux photovoltaïques et les transformateurs est souvent grande. Cette situation oblige l’installateur de faire des mesures simultanément à plusieurs places. L’usage de cordons de mesure très longs peut résoudre ce problème, mais a aussi quelques désavantages. Des cordons de plusieurs dizaines de mètres peuvent gêner l’utilisateur. Ils doivent aussi souvent passer par différents portes et étages, déconseillant cette solution. Une communication sans fil n'est également pas la solution idéale parce-que les murs et sols (armés) peuvent déranger ou même bloquer les signaux. Les appareils de la Ligne Electro résolvent ce problème en utilisant l’enregistreur indépendant SOLAR-02 (livré standard avec le SOLAR 300N et le SOLAR I-V). Cet instrument est synchronisé avec l’instrument de mesure (dans ce cas le MPP 300), après quoi les mesures de température et de radiation sont exécutées sur les modules. Le MPP 300 est connecté à proximité des entrées et sorties des transformateurs pour enregistrer les courants et tensions alternatifs et continus. Après l’exécution de ces mesures, le SOLAR-02 est à nouveau connecté avec l’appareil de mesure. Tous les résultats de mesure (avec temps synchronisés) sont rassemblés, formant un aperçu complet.
L’instrument de mesure principal (SOLAR 300N ou SOLAR I-V) est seulement utilisé dans les premières et dernières phases de la mesure et ne joue aucun rôle actif durant l’enregistrement des paramètres. Il est donc possible d’utiliser l’instrument principal pour des autres mesures quand le MPP 300 et le SOLAR-02 enregistrent respectivement les paramètres électriques et ambiants.
Fonctions

• Mesure de tension AC/DC TRMS sur des systèmes mono- et triphasés
• Mesure de courant AC/DC TRMS sur des systèmes mono- et triphasés
• Mesure de puissance AC/DC sur des systèmes mono- et triphasés
• Facteur de puissance
• Mesures simultanées jusqu’à 3 séries de panneaux (3 MPPT max.)
• Connexion avec l’instrument principal SOLAR 300N et SOLAR I-V
• Alimentation avec batterie rechargeable Li-Ion
• Affichage via LEDs
• Sortie USB pour connexion avec le SOLAR 300N
• Connexion sans fil avec le SOLAR I-V et SOLAR-02
• Mémoire interne pour enregistrement des résultats de mesure

• Jeu de 2 cordons de mesure (2 m) pour mesurer la tension continue (3 jeux)
• Jeu de 2 pinces crocodiles pour mesurer la tension continue (3 jeux)
• Jeu de 4 cordons de mesure (2 m) pour mesurer la tension alternative
• Jeu de 4 pinces crocodiles pour mesurer la tension alternative
• Batterie Li-Ion rechargeable
• Adaptateur/chargeur AC/DC
• Câble USB
• Sacoche de transport pour les accessoires
• Manuel d’utilisation sur CD-Rom
• Notice d’utilisation rapide
