Description du produit

Principe de mesure

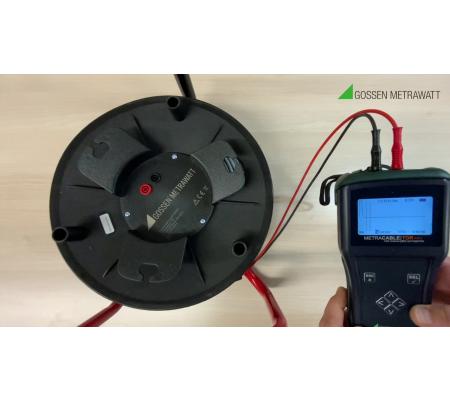

En générant une impulsion courte, en l'envoyant dans un câble et en affichant son écho graphiquement, la longueur d'un câble ou la distance à un défaut de câble (court-circuit, extrémité ouverte, etc.) peuvent être déterminées. La nature du défaut du câble peut également être déduite de la forme du signal. Le Metracable TDR Pro peut effectuer cette mesure sur presque tous les câbles à 2 conducteurs, tels que le câble d'alimentation, le câble de données, le câble coaxial, etc.

Fonctionalité

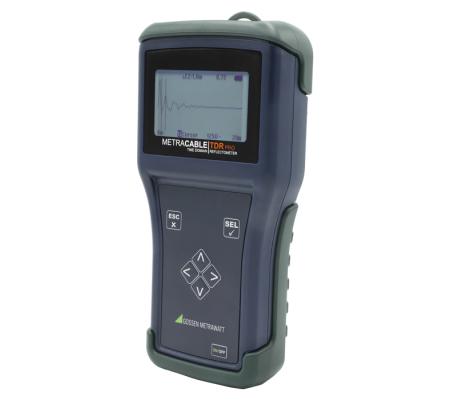

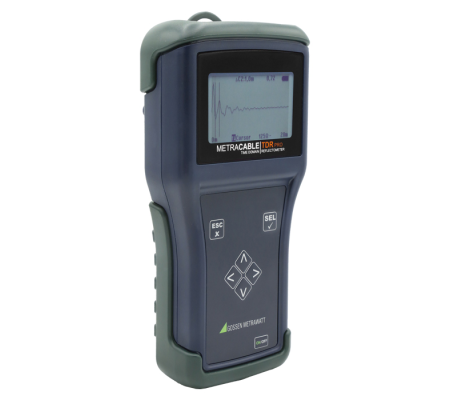

Le Metracable TDR Pro contient une base de données avec les données des câbles courants. Si une mesure est effectuée sur un câble de type inconnu, la fonction de test AUTO peut être utilisée. Avec cela, les paramètres les plus importants sont définis automatiquement. La fonction Freeze permet de "figer" un itinéraire et de l'étudier tranquillement. La fonction de référence offre la possibilité de comparer 2 itinéraires.

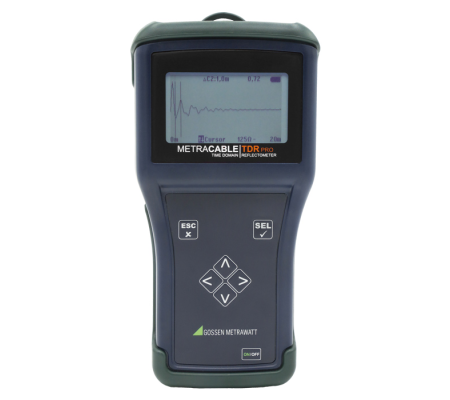

Dans la trace affichée, vous pouvez utiliser 1 ou 2 curseurs. 1 pour afficher la distance absolue et l'autre pour mesurer la distance entre 2 points.

Logiciel Metracable Manager PC

Le Metracable TDR Pro est équipé d'une communication Bluetooth^®. Cela permet aux résultats de mesure d'être transportés vers un PC avec le logiciel Metracable Manager PC pour le stockage et l'analyse. Vous pouvez télécharger le logiciel PC Metracable Manager à partir du lien ci-dessous.

Logiciel Metracable Manager PC
