Description du produit

Le Fluke SMFT-1000 est un instrument de test multifonctionnel avec traceur de courbe I-V pour mesurer et contrôler les performances et la sécurité des systèmes photovoltaïques. Conçu pour les professionnels PV fournissant des services d'installation, de mise en service et de maintenance pour des systèmes jusqu'à 1.000 V CC, l'appareil offre une solution de test photovoltaïque complète conforme à la norme CEI 62446-1. Avec le logiciel TruTest™ en option, les données de mesure des tests d'installation et de mise en service des panneaux solaires peuvent être facilement importées, organisées, analysées et faire l'objet d'un rapport.

Fonctionnalités

Test de sécurité conformément à la norme IEC 62446-1 catégorie 1 :

• Résistance du conducteur de terre de protection (Rpe)
• Tension sur circuit ouvert (Voc)
• Courant de court-circuit (Isc)
• Résistance d’isolement (Rins)

Tests de performance du système conformément à la norme IEC 62446-1 catégorie 2 :

• Traçage de la courbe I-V et analyse logicielle avec TruTest
• Irradiance, température, inclinaison, point cardinal

Instrument de mesure du rayonnement solaire

Pour effectuer des mesures précises de la courbe I-V, il faut disposer de données en temps réel sur le rayonnement et la température. Le radiamètre IRR2-BT fourni se connecte sans fil au SMFT-1000 pour communiquer ces données en temps réel. Si la connexion sans fil est interrompue, l'IRR2-BT continue d'enregistrer des données pendant 17 heures, qui peuvent ensuite être comparées aux tests effectués avec le SMFT-1000.

Bedieningsgemak

Le SMFT-1000 est équipé d'un écran couleur à fort contraste qui permet de lire les résultats et la courbe I-V. Les instructions à l'écran vous guident facilement à travers les tests.

Le mode de test automatique permet d'effectuer une série automatique de tests dans différentes combinaisons :

• Avec ou sans test d’isolation
• Tests CEI 62446-1 pour la catégorie 1 ou les catégories 1 et 2
• Test CEI 62446-1 pour la classe de protection I ou II

Courbe I-V

Lors de la mesure d'une courbe I-V sur site, le SMFT-1000 affiche la courbe au fur et à mesure que les données d'essai sont chargées, en plus des spécifications du module du fabricant. Il est ainsi facile de confirmer immédiatement les mesures sans ordinateur portable ou tablette. Effectuez le test de la courbe I-V sur les nouvelles installations pour vérifier qu'elles fonctionnent conformément aux spécifications de l'usine, ou pour tester si les modules ou chaînes existants fonctionnent aux niveaux de performance attendus (dégradation).

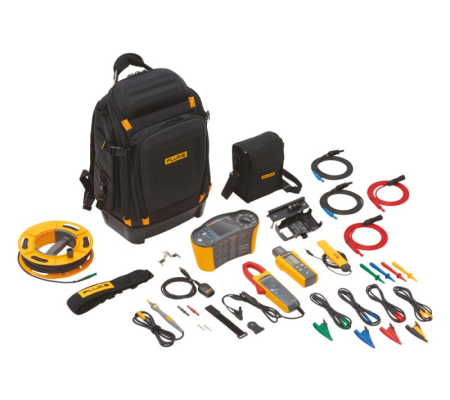

Kit complet

Outre l'instrument de test, ce SMFT-1000/PRO contient toutes les pièces et tous les accessoires nécessaires à la réalisation des tests. Le tout tient dans le sac à dos inclus, qui permet de transporter confortablement l'ensemble à l'endroit souhaité.

Logiciel solaire TruTest™

Le logiciel TruTest™ en option permet la gestion des panneaux solaires, le stockage des données et l'établissement de rapports sur une plateforme.

Le SMFT-1000 est également disponible en version SMFT-1000/PRO. Ce kit comprend une licence avancée pour le logiciel TruTest.
