EURO-INDEX ProCalida EF 1 FM
Brève description du produit

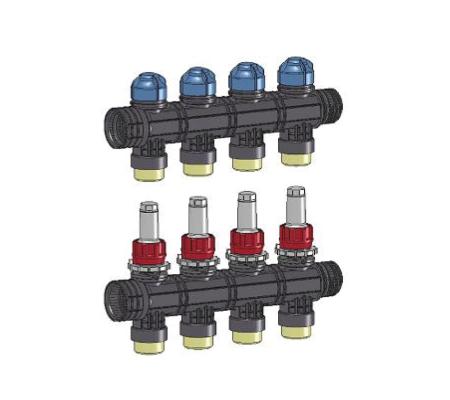

Le ProCalida EF 1 FM est un collecteur flexible de climatisation ou de chauffage par le sol, exécuté en matière synthétique et composé de plusieurs modules. Ce collecteur avec vannes d'arrêt équipées d'un débitmètre est conçu pour la prise en charge de 12 circuits au maximum.
Description du produit
ProCalida propose une gamme de collecteurs en plastique de qualité pour les systèmes de chauffage par le sol, de refroidissement et géothermiques. Grâce à ces collecteurs en plastique de qualité, la corrosion et les dépôts de saleté appartiennent au passé. Le système modulaire et extensible offre une gamme de fonctionnalités techniques, le rendant parfaitement adapté aux espaces restreints, aux installations standard et aux projets industriels de grande envergure.
Le ProCalida EF 1 FM est un collecteur flexible de climatisation ou de chauffage par le sol, exécuté en matière synthétique et composé de plusieurs modules. Ce collecteur avec vannes d'arrêt équipées d'un débitmètre est conçu pour la prise en charge de 12 circuits au maximum.
La régulation du débit s’effectue par le biais de vannes, de commandes thermostatiques ou de débitmètres, en fonction des besoins. Les canalisations de retour sont équipées de clapets anti-retour. La température s’affiche par l’intermédiaire d’indicateurs montés sur les canalisations d’alimentation et
de retour.
Raccord principal composé d’un écrou de raccordement R1”. Montage envisageable d’un purgeur manuel, d’un purgeur rapide ou de robinets de remplissage et de vidange.
Raccordement flexible vers la gauche ou la droite ainsi que vers le bas à l’aide d’un jeu de colliers.
Circuits individuels :
Distance : 50 mm
Raccordement : R¾” Eurocone
Température de service :
Max. 60 °C à 6 bars
ou max. 90 °C à 3 bars
ProCalida EF 1 FM COLLECTEUR AVEC VANNES D'ARRÊT EQUIPÉES D'UN DÉBITMÈTRE : | N° de commande |
ProCalida EF 1 FM collecteur avec 2 circuits | 80822 |
ProCalida EF 1 FM collecteur avec 3 circuits | 80823 |
ProCalida EF 1 FM collecteur avec 4 circuits | 80824 |
ProCalida EF 1 FM collecteur avec 5 circuits | 80825 |
ProCalida EF 1 FM collecteur avec 6 circuits | 80826 |
ProCalida EF 1 FM collecteur avec 7 circuits | 80827 |
ProCalida EF 1 FM collecteur avec 8 circuits | 80828 |
ProCalida EF 1 FM collecteur avec 9 circuits | 80829 |
ProCalida EF 1 FM collecteur avec 10 circuits | 80830 |
ProCalida EF 1 FM collecteur avec 11 circuits | 80831 |
ProCalida EF 1 FM collecteur avec 12 circuits | 80832 |
KIT D'EXPANSION AVEC VANNES D'ARRÊT ÉQUIPÉ D'UN DÉBITMÈTRE : | |
ProCalida EF 1 FM kit d'extension pour 1 circuit | 069972 |
ProCalida EF 1 FM kit d'extension pour 2 circuit | 070040 |
ProCalida EF 1 FM kit d'extension pour 3 circuit | 070041 |
ProCalida EF 1 FM kit d'extension pour 4 circuit | 070026 |
ProCalida EF 1 FM kit d'extension pour 5 circuit | 070030 |
ProCalida EF 1 FM kit d'extension pour 6 circuit | 069996 |
ACCESSOIRES EN OPTION : | |
ProCalida set de connexion R 1” : 2 pièces de connexion coudées, entretoise et joints | 070018 |
ProCalida set de purge rapide R 3/8” avec pince de démontage pour vis de purge | 069998 |
ProCalida set de 2 robinets KFE R ½” (commande min. de 10 sets) | 069997 |
ProCalida set de 5 vannes pour la ligne d'alimentation et outil de montage (commande min. de 10 sets) | 070022 |
ProCalida set de 5 débitmètres pour la ligne d'alimentation et outil de montage | 070044 |
ProCalida set de 5 vannes pour la ligne d'évacuation et un outil de montage (commande min. de 10 sets) | 070036 |
ProCalida set de 2 vannes à bille R 1” | 069985 |
ProCalida set de raccordement de tuyau avec joint torique (commande min. de 200 sets) | 069986 |
ProCalida soupape de trop-plein avec 2 embouts pour distributeur | 069993 |
ProCalida set de 2 thermomètres RF40 Plage: 0 – 60°C | 070043 |
ProCalida TSA-02 Contrôle thermostatique à 2 fils pour distributeur - 230V (commande min. de 100 unités) | 78882 |
ProCalida TSA-02 Contrôle thermostatique à 2 fils pour distributeur - 24V (commande min. de 100 unités) | 78883 |
ProCalida TSA-02 FO Contrôle thermostatique à 2 fils avec fonction de réouverture manuelle sans alimentation - 230V, force motrice : 90 Newton | 79014 |
ProCalida TSA-02 FO Contrôle thermostatique à 2 fils avec fonction de réouverture manuelle sans alimentation - 24V, force motrice : 90 Newton | 79015 |
ProCalida TSA-02 FO Contrôle thermostatique à 2 fils avec fonction de réouverture manuelle sans alimentation - 230V, force motrice : 110 Newton | 79016 |
ProCalida TSA-02 FO Contrôle thermostatique à 2 fils avec fonction de réouverture manuelle sans alimentation - 24V, force motrice : 110 Newton | 79017 |
ProCalida TSA-03 Contrôle thermostatique à 4 fils pour distributeur avec micro-interrupteur pour arrêter la pompe - 230V | 78871 |
ProCalida TSA-03 Contrôle thermostatique à 4 fils pour distributeur avec micro-interrupteur pour arrêter la pompe - 24V | 78872 |
Régulateur de température ambiante CosiTherm
Pour assurer le pilotage automatique des collecteurs ProCalida et partant de la température qui règne dans les différents locaux, raccordez-les au régulateur de température ambiante CosiTherm. Le module de base du CosiTherm comporte 2 ou 6 circuits de régulation assortis du même nombre de thermostats à installer dans chaque local. Chaque thermostat est équipé d’un capteur qui mesure la température réelle du local concerné et la transmet à l’unité de commande. L’unité de commande compare la température réelle à la température sélectionnée et ajuste, en fonction du résultat, la quantité d’eau chaude ou froide qui circule dans l’installation de chauffage par le sol. Le module de base est extensible à 18 circuits de régulation susceptibles de piloter au total quelque 72 circuits de chauffage par le sol. Un module de minuterie proposé en option permet d’adapter automatiquement la température en fonction de programmes prédéfinis.
