Description du produit

Application

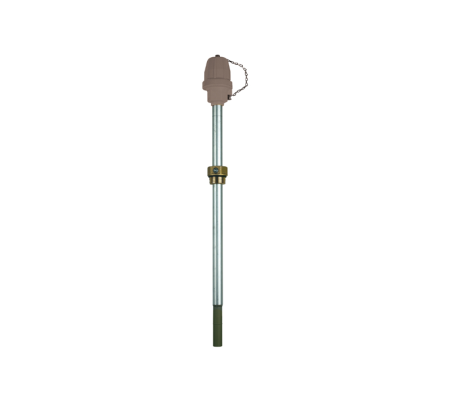

La sonde de sécurité de remplissage GWG 23 Ro se compose de:

• une sonde à monter sur la citerne. Cette sonde est réglable en hauteur. La sonde est pourvue d’un capteur semi-conducteur (thermistance).
• un raccord citerne R 1". Ce raccord sert de support pour la sonde. Ce raccord est muni de deux vis de fixation pour permettre le réglage de la veleur de consigne “x”. Un joint à l’intérieur du raccord citerne assure l’étanchéité de la tige de la sonde. Ce joint est étanche pour une pression jusqu’à 1 bar et pour une dépression jusqu’à 0,33 bar.
• le GWG 23 Ro est pourvu d’une prise pour raccorder le détecteur du camion citerne.

Cette GWG 23 Ro a une longueur de 250 mm. La longueur de la sonde est gravée dans la tige de la sonde, juste au-dessus du point de contrôle.

La sonde de sécurité de remplissage GWG 23 Ro combinée avec la sécurité de remplissage du camion citerne, sert à éviter le débordement de :

• citernes en charge et enterrées pour le stockage de mazout et diesel
• citernes cylindriques en acier ou matière synthétique selon norme DIN 6608, 6616, 6617 et 6624
• citernes cylindriques selon norme DIN 6619, 6618 et 6623
• citernes à fond plat selon norme DIN 4119

Fonctionnement

Le mode de fonctionnement est basé sur la variation de la résistance ohmique du capteur semi-conducteur (thermistance) au contact du liquide. Cette variation de résistance est traduite par le détecteur du camion citerne en une variation de tension qui commande le systéme de remplissage.
