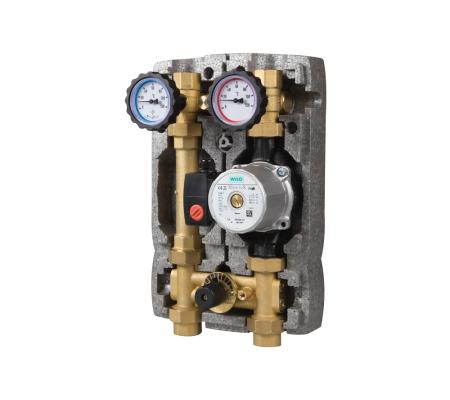

Description du produit

Départ (droit)

• Clapet bypass 0 - 0,5 bar
• Vanne mélangeuse à 4 voies
• Vanne à bille à 3 voies avec thermomètre rouge dans la poignée (0-120 °C)
• Pompe non incluse

Retour (gauche)

• Vanne à bille à 3 voies avec thermomètre bleu dans la poignée (0-120 °C)
• Clapet anti-retour (20 mbar)

Champ d'utilisation (calculé avec un circulateur de 6 mètres de hauteur manométrique)

• Puissance max. : 28 kW
• Débit max. : 1.200 l/h
• ΔT conseillé : 20 °C
• Valeur Kvs : 5,0

Spécifications techniques

• Matériel : laiton
• Pression nominale : 10 bar
• Température maximale : 110 °C
• Largeur d'encastrement du circulateur : 180 mm
• Entraxe des raccords : 125 mm
• Dimensions coques d'isolation incluses (L x l x P) : 380 x 250 x 190 mm
• Raccord : F 1"

Également disponibles (prix sur demande)

• Groupes de pompe avec départ à gauche et des raccords 1"
  Les groupes de pompe avec départ à droite sont réversibles. Si souhaité, chaque groupe de pompe peut être livré avec départ à gauche. Pour cela, ajoutez "L" au code d'article du groupe de pompe souhaité (p.ex. 22914L)

• Groupes de pompe avec circulateur Wilo, type sur demande
