Pompes à chaleur : quelles mesures effectuer et avec quels instruments?

15.10.2026

Pourquoi mesurer ?

Pour régler de manière optimale une installation technique ou vérifier périodiquement son bon fonctionnement, il est presque toujours nécessaire d'effectuer des mesures. Les valeurs mesurées sont comparées à des spécifications ou à des normes, sur la base desquelles le monteur ou le technicien peut tirer des conclusions et, si nécessaire, prendre les mesures appropriées.

Dans les installations électriques, on mesure notamment la tension, le courant, la résistance d'isolement, la résistance de terre et la puissance. Pour un processus de combustion au gaz naturel, comme dans une installation de chauffage central, la pression du gaz est mesurée et les gaz de combustion sont analysés afin d'évaluer le fonctionnement de l'installation.

Avec l'augmentation du nombre d'installations de chauffage central équipées d'une pompe à chaleur, la question se pose souvent de savoir si des mesures doivent également être effectuées sur ces systèmes. La réponse est bien entendu oui. Il existe différents types de pompes à chaleur et ceux-ci sont également soumis à des spécifications et à des normes auxquelles divers paramètres doivent répondre.


Qu’est-ce qu’une pompe à chaleur ?

Une pompe à chaleur est une installation qui utilise l’environnement comme source de chaleur durable et l’exploite ensuite, par exemple pour chauffer une habitation. Différents éléments peuvent servir de source de chaleur, comme le sol, l’air extérieur ou l’air de ventilation, les eaux souterraines et même les eaux de surface. Afin de transmettre la chaleur extraite de la source vers l’habitation, un agent réfrigérant est utilisé dans pratiquement tous les cas. Celui-ci fonctionne de manière comparable à un réfrigérateur ou à une climatisation.

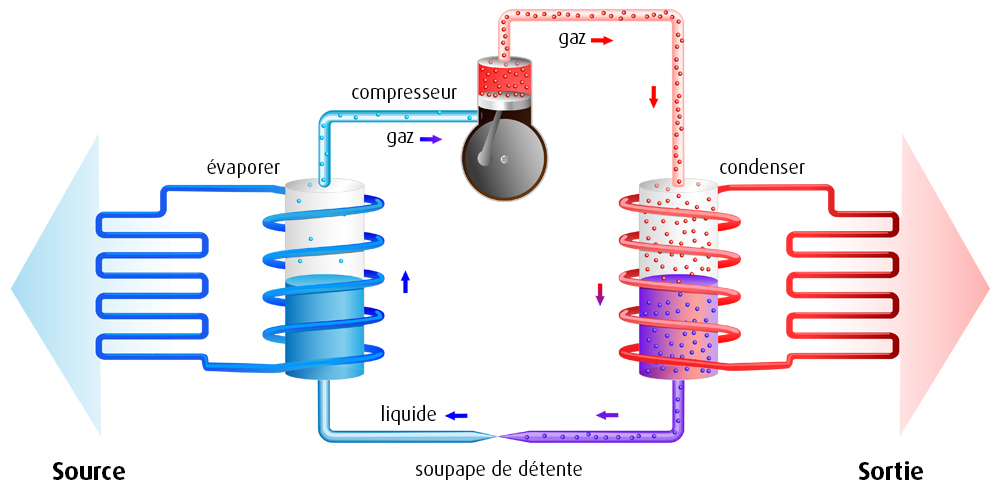

La chaleur est extraite à la source. L’agent réfrigérant liquide se vaporise à faible température et basse pression (il devient gazeux). Dans le compresseur, la pression de l’agent réfrigérant est augmentée de telle sorte que la température s’élève considérablement. Le compresseur permet que l’agent réfrigérant soit mis en circulation. Côté expulsion, l’agent réfrigérant se condense à haute pression et température élevée (il redevient liquide). À cette occasion, la chaleur est délivrée à l’habitation. Dans un détendeur, la pression est réduite, ce qui fait chuter la température. Et le processus recommence.

Dans la plupart des cas, une pompe à chaleur produit une différence de température relativement faible par rapport à une installation de chauffage central au gaz. Autrement dit, l’habitation doit disposer d’un système de délivrance pour un chauffage à basse température comme, par exemple, un chauffage au sol. L’habitation doit aussi être très bien isolée.


Fluides frigorigènes

De nombreuses pompes à chaleur sont livrées préchargées, mais si vous manipulez vous-même des fluides frigorigènes, vous devez disposer de la certification requise conformément à la réglementation en vigueur, ainsi que de divers instruments de mesure, notamment une station de récupération, un jeu de manomètres (manifold), un détecteur de fuites de fluides frigorigènes et un vacuomètre.

Instruments de mesure

Instruments de mesure frigorifiques


Quelles mesures sont effectuées sur une pompe à chaleur ?

En fonction du type de pompe à chaleur, certains paramètres doivent être mesurés. En l’occurrence, il peut s’agir de mesures pour contrôler si la pompe à chaleur produit une chaleur suffisante (après installation et en cas d’inspection périodique) et des mesures pour poser un diagnostic en cas de mauvais fonctionnement ou de défaillance du système.

Température

La température dans la maison, la température extérieure, la différence de température entre les conduites d’arrivée et d’évacuation de l’agent réfrigérant, etc. Un dispositif précis de mesure (du différentiel) de température avec les sondes de mesure adéquates a son utilité dans d’innombrables applications. BLAUWE LIJN (LIGNE BLEUE) offre différentes bonnes solutions, les résultats des mesures pouvant être enregistrés dans une mémoire interne ou communiqués par Bluetooth à un smartphone ou une tablette avec l’appli EuroSoft connect gratuite pour des rapports de mesure professionnels.

Instruments de mesure

Aperçu des instruments de mesure de température


Tension, courant et puissance

Pour contrôler les composants électriques d’une pompe à chaleur, tels que le compresseur, il peut être nécessaire de mesurer la tension ou le courant. Un bon multimètre est idéal pour effectuer les mesures électrotechniques les plus courantes. Pour les mesures de courant, une pince ampèremétrique constitue la solution appropriée. Il existe même des pinces ampèremétriques de puissance permettant de mesurer la puissance d’un compresseur ou d’une pompe.

Instruments de mesure

Aperçu des multimètres

Aperçu des pinces ampèremétriques


Courant de fuite

Dans le cas de systèmes électriques, surtout lorsqu’ils impliquent de l’eau ou d’autres liquides, il est important de pouvoir mesurer le courant de fuite. En cas de courant de fuite trop élevé, l’interrupteur de mise à la terre se déclenche et l’installation est mise hors tension. Étant donné que les courants de fuite ont des valeurs particulièrement faibles, il est important d’utiliser une pince spéciale pour courant de fuite. Si vous voulez mesurer le courant de fuite dans un appareil avec un cordon d’alimentation secteur, vous pouvez utiliser le HT Instruments HT1735, en plus d’une pince pour courant de fuite. Cet accessoire pratique rend le dénudage et l’épissage du cordon d’alimentation secteur superflus, ce qui permet de gagner beaucoup de temps.

Instruments de mesure

Aperçu des pinces de mesure de courant de fuite.


Vitesse de l’air et quantité d’air

Dans le cas de pompes à chaleur air-air, il est important de mesurer le débit côté sortie. Il existe plusieurs solutions à cet effet. Si vous disposez déjà d’un manomètre LIGNE BLEUE adéquat ou d’un analyseur de gaz de fumée avec mesure de pression intégrée, vous pouvez vous contenter d’un tube de Pitot. Vous pouvez également choisir un compteur à roue à ailettes, complété éventuellement d’un cône de mesure approprié.

Instruments de mesure

Aperçu des débitmètres d’air


Thermographie

Une caméra thermographique peut être particulièrement utile pour l’installation et/ou la maintenance d’une pompe à chaleur. Étant donné que, dans de nombreux cas, les pompes à chaleur sont des systèmes à basse température, il est souvent question de chauffage au sol ou de radiateurs. Une caméra thermographique permet de bien visualiser l’émission de chaleur de ces systèmes et aussi de localiser les fuites des conduites. Si une habitation est dotée d’une pompe à chaleur, les murs et toitures doivent d’abord être bien isolés. Une image thermographique claire du bâtiment permet de visualiser les problèmes d’isolation éventuels.

Instruments de mesure
  • Caméra thermique de poche, résolution thermique 256 × 192 pixels : Megger TC256P
  • Caméra thermique de poche, résolution thermique 320 × 240 pixels : Flir C8
  • Caméra thermique, résolution thermique 120 x 90 pixels : Fluke TiS20+ MAX
  • Caméra thermique, résolution thermique 240 x 180 pixels : Flir E6 Pro
  • Caméra thermique, résolution thermique 388 x 284 pixels : HT Instruments THT300

Aperçu des caméras thermiques
