Contrôle d'étanchéité des installations frigorifiques

Pourquoi la détection des fuites est-elle si importante dans les installations frigorifiques ?

Les fluides frigorigènes peuvent s'échapper par de petites fissures dans les tuyaux, les soudures, les raccords ou les vannes. Il s'agit souvent de fuites à peine visibles qui se développent progressivement. Lorsqu'un fluide frigorigène s'échappe, non seulement le rendement de l'installation diminue, mais les coûts énergétiques augmentent et le risque de pannes s'accroît.

Les fuites se produisent souvent au niveau des :

• Valves Schrader
• Soupapes de surpression
• Joints soudés
• Raccords filetés
• Jonctions entre différents métaux
• Vannes et des soupapes

Un contrôle régulier de l'étanchéité permet de détecter les problèmes à un stade précoce et d'éviter des réparations coûteuses.

Quelles sont les méthodes existantes pour la détection des fuites ?

1. Inspection visuelle

La forme la plus simple de détection de fuite consiste à observer et à écouter. Des traces d’huile autour des raccords ou un léger sifflement peuvent indiquer la présence d’une fuite. Cette méthode est rapide, mais elle présente certaines limites.

Les courants d’air, les variations de température, les mouvements de personnes ou encore la dilution du gaz dans l’air peuvent influencer les flux d’air et de gaz, rendant la localisation d’une fuite plus difficile. Lorsqu’il s’échappe, le fluide frigorigène se déplace vers le bas, se vaporise puis se dépose. Plus on s’éloigne de la source, plus la concentration du gaz devient irrégulière. La détection de fuite requiert donc de la patience ainsi qu’une recherche méthodique et ciblée.

2. Spray détecteur de fuite

Le spray détecteur de fuite (spray moussant, solution savonneuse), est utilisé depuis de nombreuses années pour visualiser les fuites. Lorsqu’il est appliqué sur un raccord suspect, des bulles se forment si du gaz s’échappe.

Avantages :

• Facile à utiliser
• Solution économique
• Résultat immédiatement visible

Inconvénients :

• Moins efficace pour détecter les très petites fuites
• Peu pratique dans les endroits difficiles d’accès
• Nécessite un nettoyage après utilisation

3. Colorants UV

Une autre méthode classique consiste à utiliser des colorants fluorescents UV. En faisant circuler une petite quantité de colorant UV dans le système, puis en balayant celui-ci à l’aide d’une lampe UV, les fuites apparaissent sous forme de points lumineux. Ces méthodes présentent l’inconvénient de nécessiter une visibilité directe de la fuite pour la localiser. Dans certains systèmes, il est impossible de voir tous les côtés de chaque raccord.

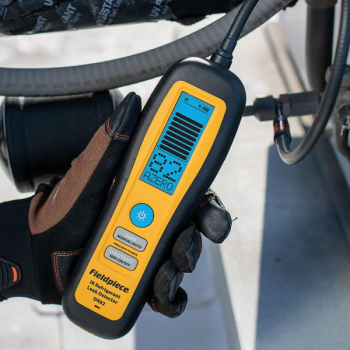

4. Détection électronique des fuites : la solution la plus précise

Les détecteurs électroniques de fuite modernes utilisent la technologie infrarouge (IR) ou des capteurs à diode chauffée pour détecter même les plus petites fuites de fluide frigorigène. Ces technologies constituent aujourd’hui la référence en matière de détection professionnelle des fuites dans les systèmes de réfrigération et de climatisation.

Les avantages des détecteurs électroniques de fuite

Les détecteurs de fuites électroniques présentent plusieurs avantages par rapport aux méthodes traditionnelles :

• Détection de fuites très faibles
• Pas d'utilisation de produits chimiques ni d'additifs
• Pas de nettoyage nécessaire après l'intervention
• Inspections plus rapides
• Adaptés aux endroits difficiles d'accès
• Grande fiabilité et précision

Les contrôles sont ainsi plus efficaces et les problèmes peuvent être résolus plus rapidement.
